壁スイッチに、
8つの自照ボタン。
SW8 は、Panasonic アドバンスシリーズの1連スイッチプレートにそのまま組み込める、8ボタン自照式の DMX512 コントローラ。RJ45（1個）で電源と DMX をまとめて入出力（PoE 方式）し、配線はケーブル1本。さらに本体が Wi-Fi 親機にもなり、スマホ・PC のブラウザからシーン選択・自動演出・季節カラーまで操作できます。壁面に溶け込みながら、暗い現場でもボタンの自照で確実に。
組立工程を3Dで見る
ドラッグで回転、ホイールでズーム。スライダで「組立 ⇄ 分解」を切り替えると、裏ブタ→制御基板→スイッチ基板→取付枠→モジュール→前面プレートまでの構造が分かります。裏ブタ3種・パネル色4色の切替に加え、スイッチをマウスでクリックするとそこが点灯します（実機の自照スイッチ動作）。
壁にすっきり納まる、8ボタン DMX スイッチ

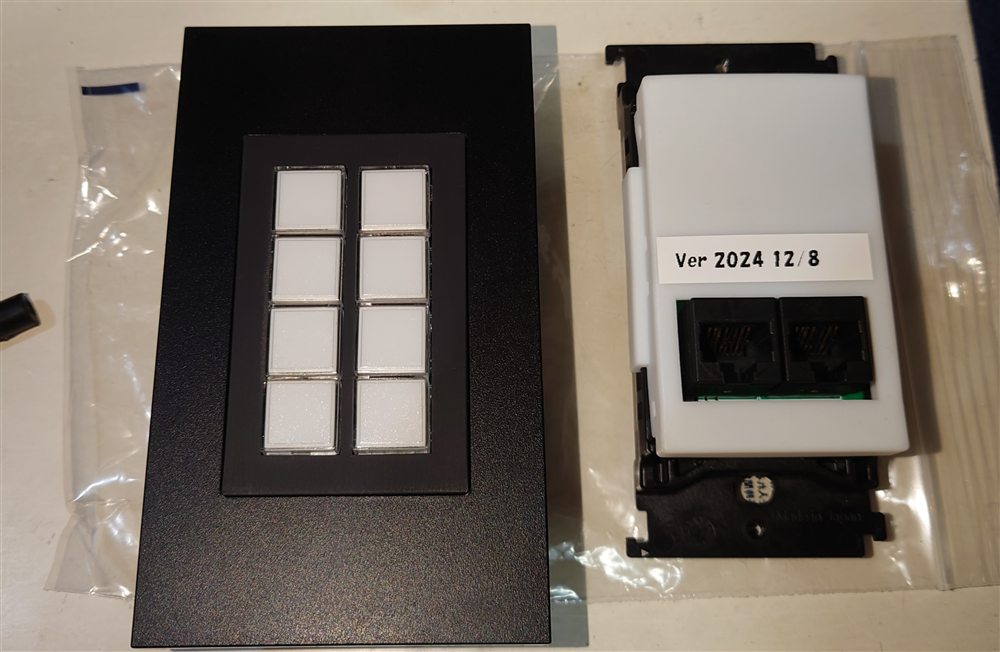

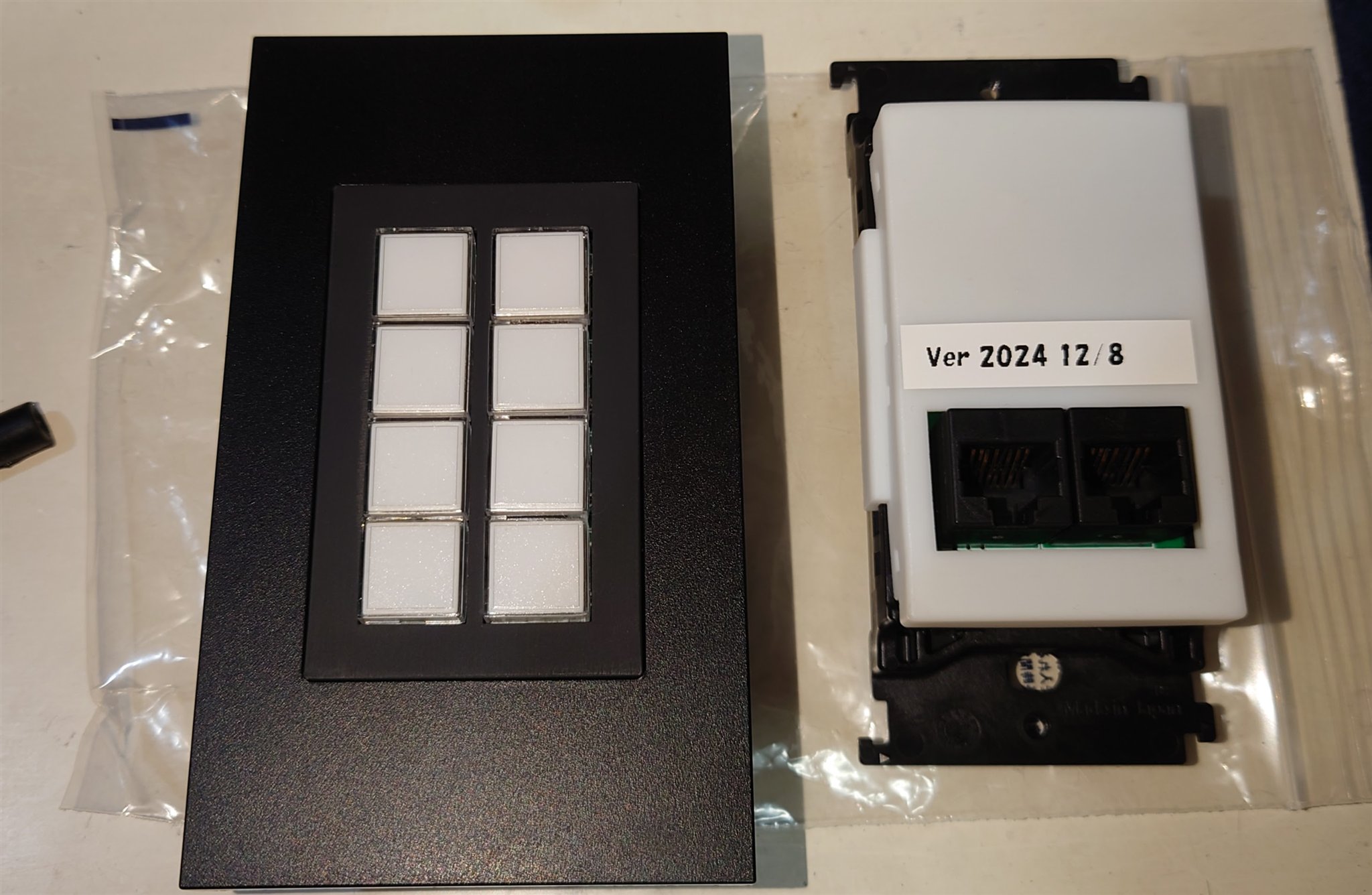

Panasonic アドバンスシリーズ 1連プレート（70.7×120.2mm）に、番号付きの自照式プッシュボタン8個（2列×4段）を収めた製品です。「▶ 組立アニメ」で組み上がり（再生中はパネル色が白→銀→灰→黒と自動で巡回、点灯も順番に流れます）、スライダで分解表示。「パネル色」で4色、「裏ブタ」で3種（BOX1SW-e3＝ケース・既定／BOX1RJ1／BOX1sw1j）を切り替えられます。スイッチをクリックすると点灯位置が移動（実機の自照動作）。RJ45 は USB と反対側で、ケース版は横刺し・RJボックス版は縦刺しに自動で切り替わります。上部の「製品」切替で ENC4LCD エンコーダ版の組立も見られます。
- 操作：スイッチをマウスでクリックで点灯（実機の自照動作）
- 前面：番号付き自照プッシュボタン 8個（2列×4段）

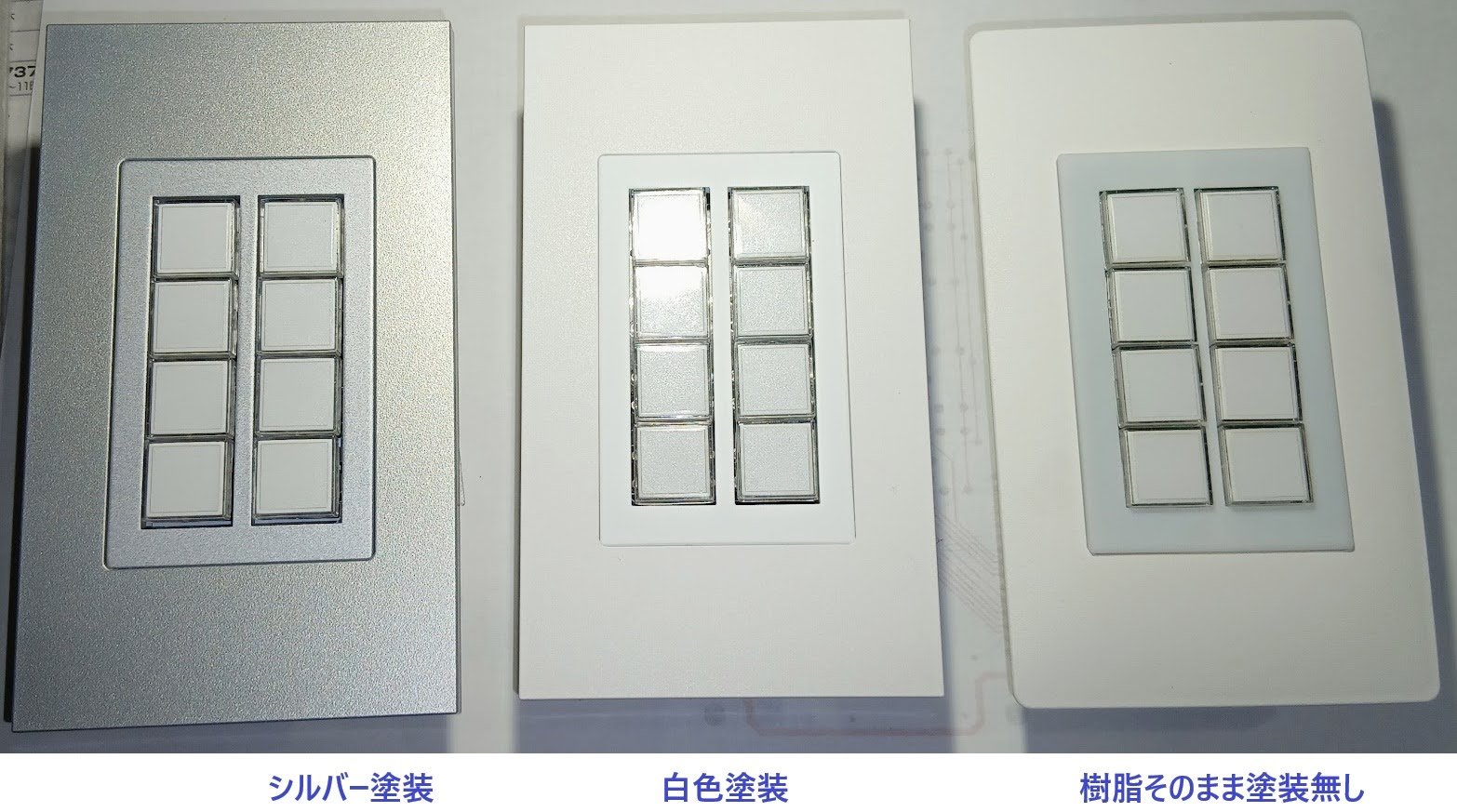

- パネル色：マットホワイト／シルバー／グレー／ブラックの4色（Panasonic アドバンス系）
- 規格：Panasonic アドバンスシリーズ 1連（取付枠 WTA3710）
- 接続：RJ45×1 で電源＋DMX をまとめて入出力（PoE）・USB（RJ45 は USB の反対側）
- 構成：カバープレート・取付枠・モジュール・SW8基板・制御基板(S3DmxRj2)・裏ブタ3種
機能紹介
むずかしい操作はいりません。「記憶」して「呼び出す」だけ。
省スペース1連
Panasonic アドバンス 1連プレートに収まり、壁面にすっきり設置できます。
自照式8ボタン
暗所でも視認できる自照プッシュ（ST-12）を 2列×4段で配置。確実に操作できます。
RJ POE で簡単接続
RJ45 1個（PoE）で、LAN ケーブル（CAT5）1本に DMX 信号と電源をまとめて配線。複数機器は集合 I/F でまとめて接続できます。
接続事例を写真で見る →フロントアクセス USB

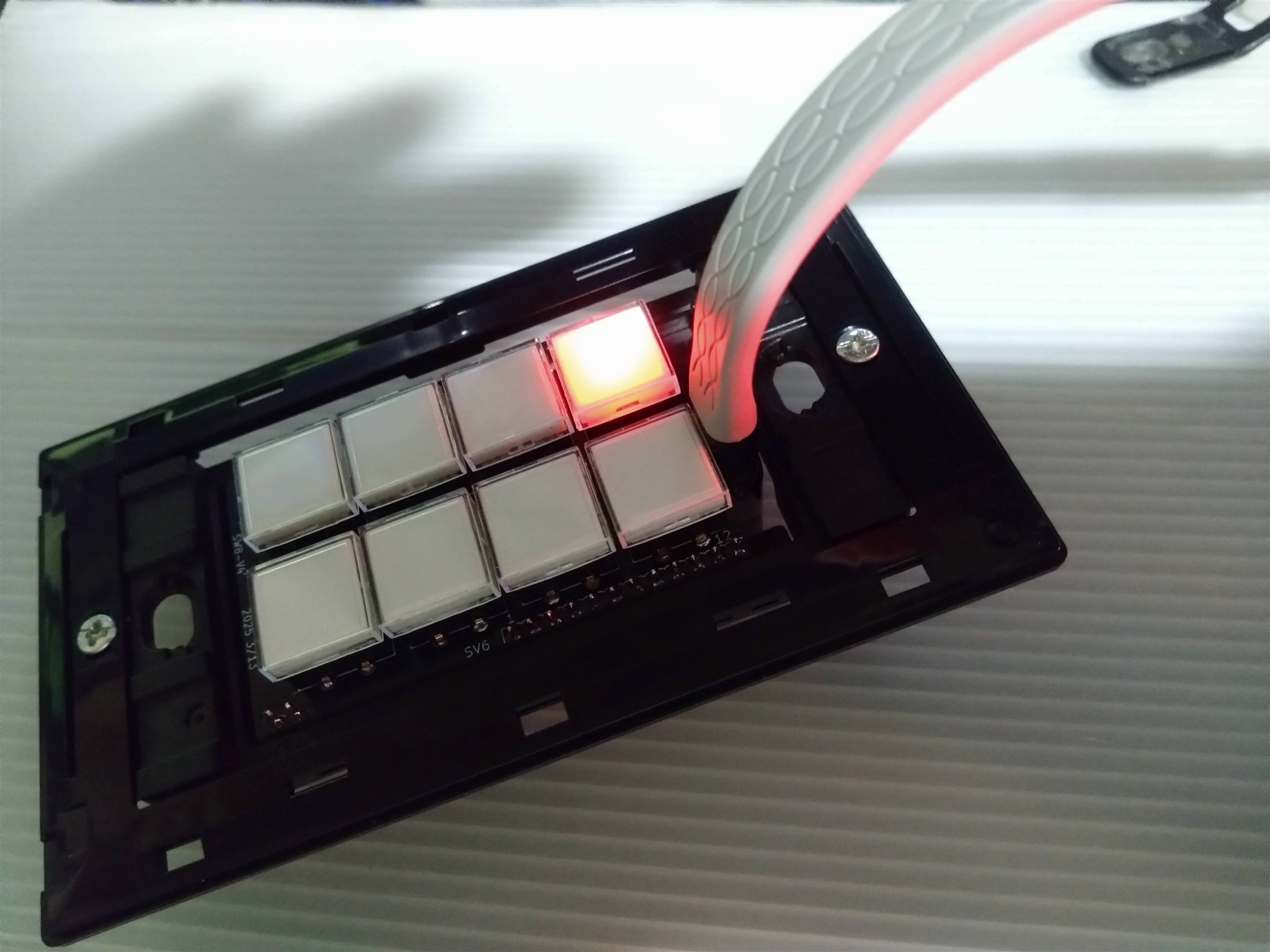

前面の USB から設定・給電。壁付けのまま手元でアクセスでき、専用機材なしでセットアップできます。
内装になじむ意匠性
純正プレートを使うので、現場の内装に自然になじみます。壁スイッチと同じ佇まい。
手はんだ対応設計
保守・小ロットにも強い設計。特注・少量の現場ニーズに応えます。
ブラウザで、まるごと操作
本体が Wi-Fi 親機（AP）になり、スマホ・PC のブラウザからリアルタイムに操作。配線なしでシーン選択も設定も行えます（USB 接続でも動作）。用途に合わせて、3つの画面を使い分けられます。

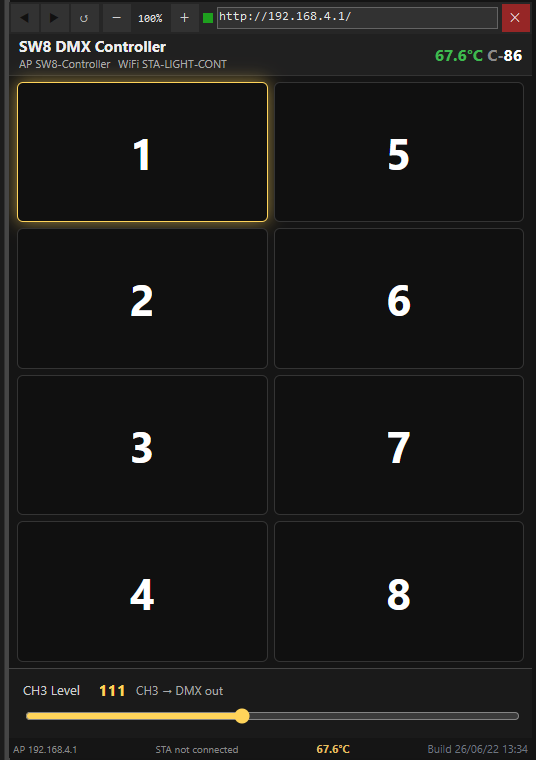

シンプル
大きなボタンでシーンを即押し。タブレット常設に最適。

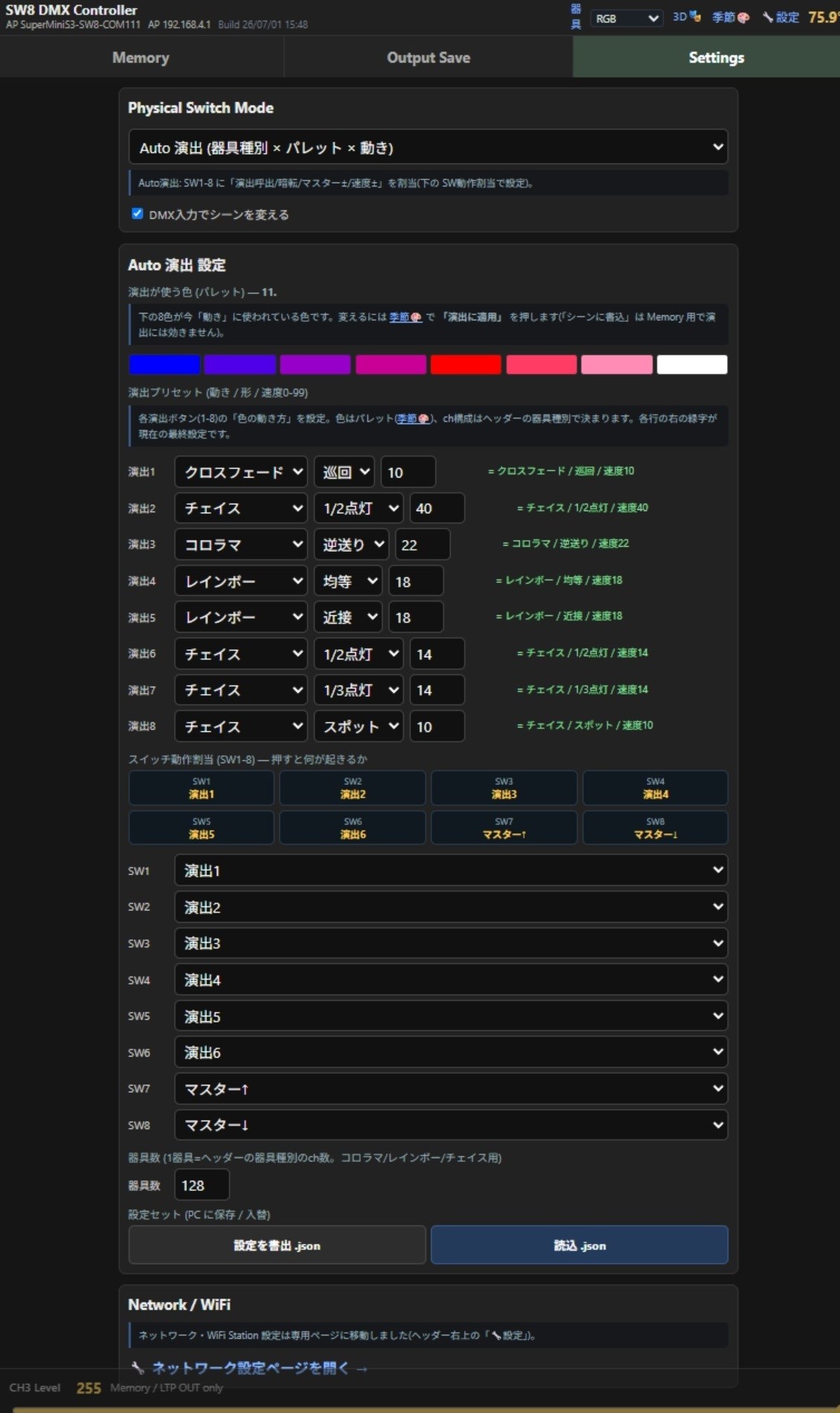

フル設定
モード切替・自動演出設定（演出1-8＋SW割当）・出力保存・OTA まで。
季節カラー
全16枠のパレットを8色RGBWで編集。シーンにも演出にもワンタップ適用。
※ 接続例：本体 AP SW8-Controller に接続 → ブラウザで http://192.168.4.1/。既存 Wi-Fi 参加（STA）や、Wi-Fi 経由のファーム更新（OTA）にも対応します。無操作が続くと Wi-Fi は自動 OFF（省電力・低発熱）。
PC で、まとめて作り込む

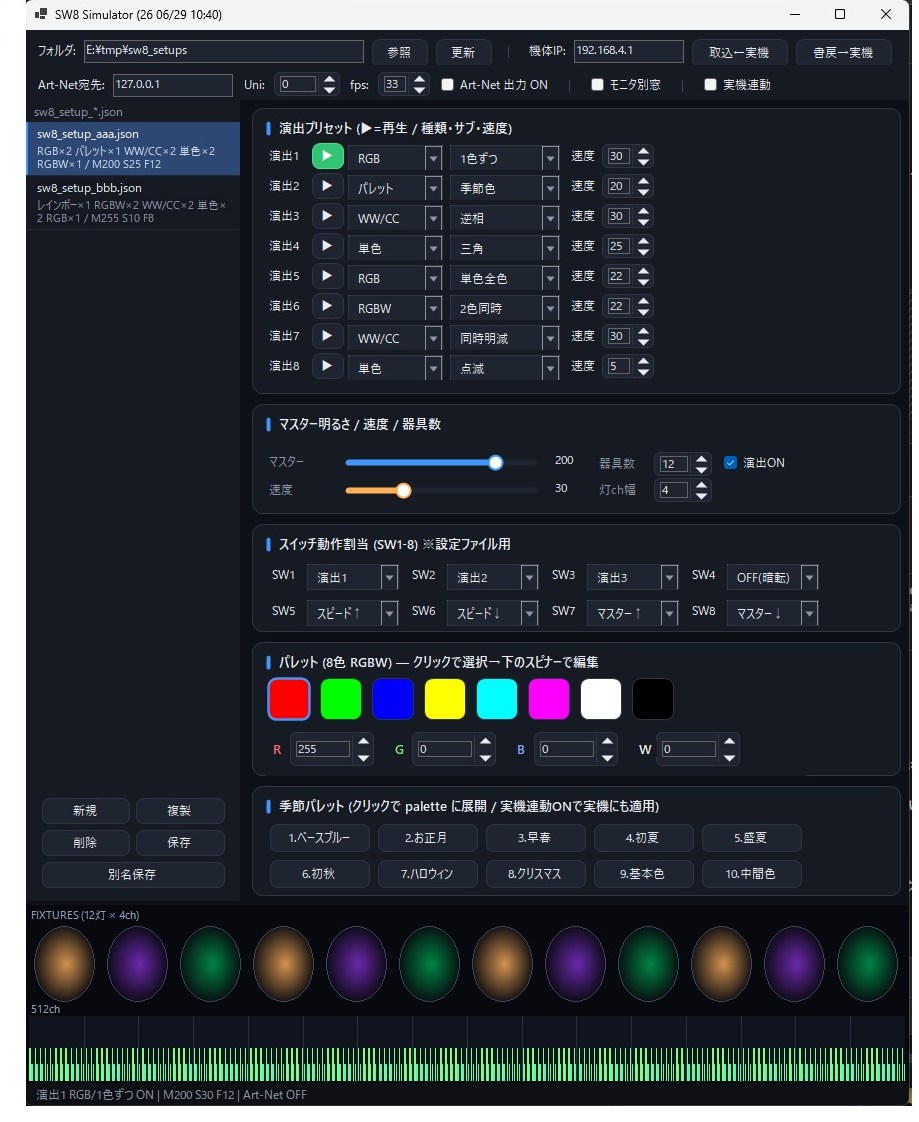

付属の SW8 Simulator（Windows アプリ）なら、現場に行かなくても、演出・カラーパレット・スイッチ割当を PC 上でじっくり設計。画面内の12灯シミュレータで見え方をリアルタイムに確認し、できあがった設定を本体へそのまま書き戻せます。Art-Net 出力に対応するので、実機がなくても演出を検証できます。
設定ファイルを管理
セットアップを .json で保存・複製・別名保存。現場や用途ごとに何種類でも作り置きできます。
本体と取込／書戻
機体 IP を指定して本体の設定を取り込み、編集して書き戻し。「実機連動」を ON にすれば編集が即反映されます。
8演出を一覧編集
演出1-8 の種類（RGB／RGBW／暖白寒白／単色／パレット）・流し方・速度をまとめて設定し、その場で ▶ 再生確認。
パレット＆季節カラー
8色 RGBW パレットを数値で編集。10種の季節パレットをワンクリックで展開し、実機連動で本体にも適用できます。
12灯シミュレータ
マスター・速度・器具数・灯ch幅を変えながら、12灯×4ch＝512ch の見え方を画面でリアルタイムに確認。
Art-Net 出力
Universe・宛先・fps を指定して Art-Net を送出。本体がなくても、他のビジュアライザやモニタ別窓で演出を検証できます。
※ 上のブラウザ操作（AP／Web 接続）が「現場でその場で操作」なら、こちらの Windows アプリは「PC でじっくり設計して本体へ流し込む」ためのツールです。
8スイッチが、役割を変える
モードを切り替えると、同じ8スイッチが「メモリ呼出」「ページ＋マスター」「テスト」など、まったく違う操作盤に早変わり。設定は本体に保存され、電源を入れ直しても前回状態を即復元します（フェールセーフ設計）。
| モード | 用途 | 8スイッチの役割（例） |
|---|---|---|
| Memory メモリシーン | 保存した512chシーンをクロスフェード再生 | SW1-8 = シーン1〜8 呼出 |
| LTP OUT | 上位卓への LTP リモート送出 | SW = シーン番号を送出 |
| Momentary | 押している間だけ点灯 | SW = 瞬時シーン |
| 4 scene + page/master | 4シーン×2ページ＋マスター調光 | SW1-4=シーン / 5-6=ページ / 7-8=マスター |
| LTP IN | 外部 DMX を受けて表現 | SW = シーン |
| DMX THRU リピータ | 受けた512chをそのまま中継 | パッシブ（出力に介入しない） |
| Test chスキャン | 単一chの点灯・点滅で配線確認 | SW5/6=ch± / 7/8=master± / 1=点灯 2=点滅 |
| Auto 演出 | カラー自動演出を再生（次節） | SW に動作を自由割当（呼出/OFF/明るさ±/速度±） |
▲ 実際のモード選択画面は上の /e（フル設定）でご覧いただけます。
自動演出と季節カラー
器具種別（RGB／RGBW／暖白寒白ほか）× パレット × 動き の3軸で組み立てる自動演出を内蔵。8つの演出プリセットを、動き方（クロスフェード／チェイス／コロラマ／レインボー）・形（巡回・逆送り・均等・近接・1/2・1/3点灯・スポット）・速度（0-99）で自在に作り置き。各スイッチに「呼出・OFF・明るさ±・速度±」を割り当てられ、器具数や設定は本体に保存されます（.json で PC 保存・入替も可）。
クロスフェード
色から色へ滑らかに溶ける基本のフェード。巡回／逆送りで流れる向きも選べます。
チェイス
灯を1つずつ送る"流し"。1/2・1/3点灯・スポットで密度と見せ方を変化。
コロラマ
パレットの8色を器具列に敷き詰めて回す、色帯が流れていく演出。
レインボー
全灯を虹色グラデーションで満たす。均等／近接で色の密度を選択。

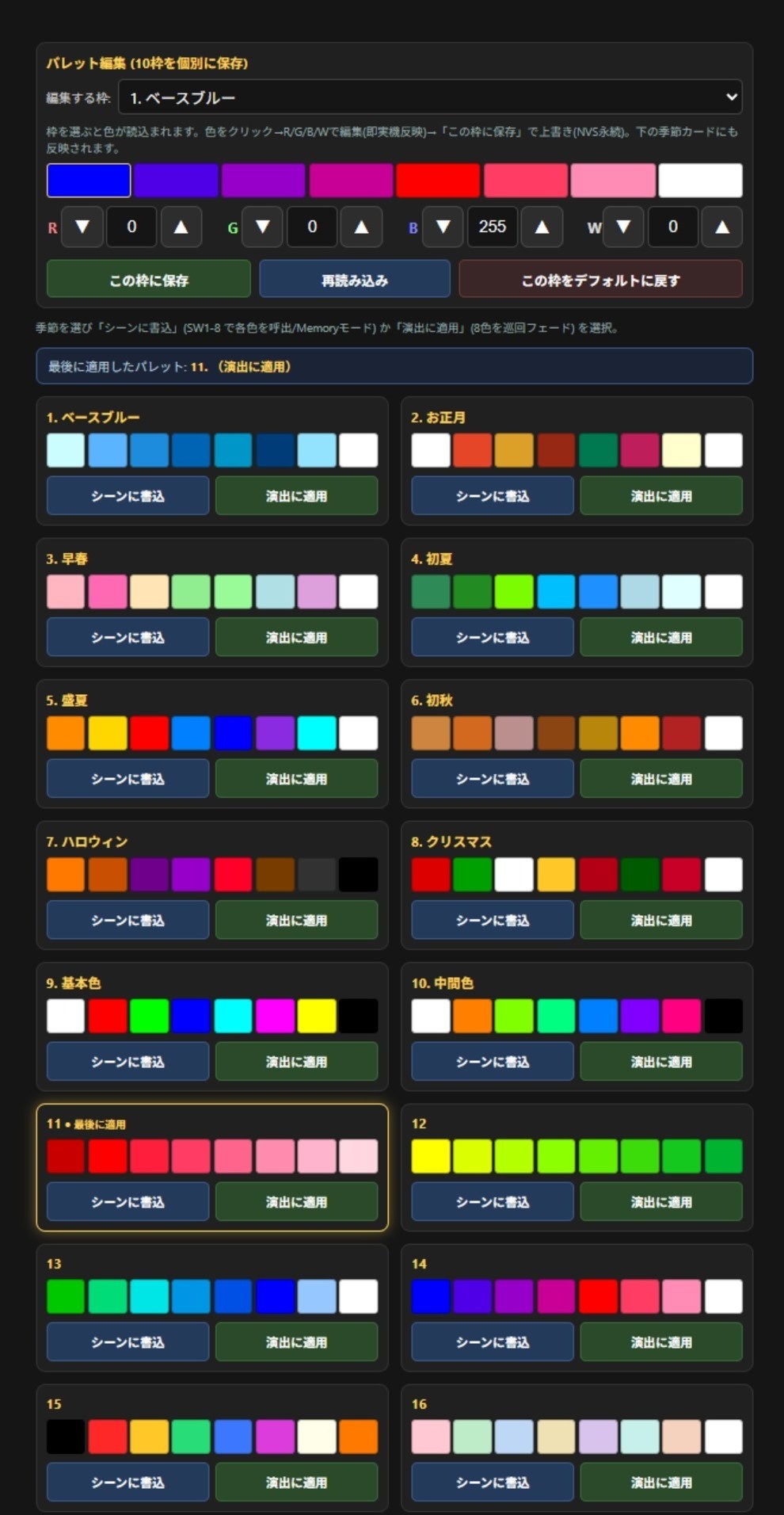

季節カラーパレット（全16枠）
四季と行事をテーマにした 8つの季節プリセット（各8色）に、基本色・中間色・自由編集枠を合わせて全16枠。各枠は8色 × RGBW を数値で編集でき、「この枠に保存」で本体（NVS）に永続。枠ごとに「シーンに書込」（SW1-8 で呼出）か「演出に適用」（8色を巡回フェード）を選べます。「店内を一気にクリスマスに」がワンタップです。
1. ベースブルー
夜景・海辺の寒色基調
2. お正月
朱・金箔・漆レッドの華やぎ
3. 早春
さくら・若草・淡空
4. 初夏
新緑とスカイブルー
5. 盛夏
夕焼け橙・ゴールド・涼感の青
6. 初秋
ブロンズ・紅葉
7. ハロウィン
パンプキン＋怪しい紫
8. クリスマス
レッド＆グリーン＋雪と金
▲ 全16枠の RGBW 数値編集・操作ボタンは上の /col 画面でご覧いただけます（上のスウォッチはイメージ）。
ブラウザで体験する、季節カラー演出
実機がなくても、この場で季節カラーの自動演出を体験できます。季節ボタンを押すと、数台のスポットライトが遠近感のある舞台で8色を巡回クロスフェード。速度も変えられます（色データは実機ファームと同一値）。
※ 本体内蔵の /col・/sim は本体 Wi-Fi(AP)接続時のみ表示されます。こちらは同じ色データで動くスタンドアロン版（外部通信なし）なので、どの端末でもそのまま動きます。
買ったときが完成ではなく、使うほどに増えていくコントローラー。
ファームは見通しのよい1ソースで構成。新しいモード・演出・カラーを AI（Claude Code）に頼んで追加できます。実際にこの製品は「自動演出を足して」「季節カラーを入れて」という要望を、その都度ファームに反映しながら育ってきました。ハードは8スイッチのまま、中身は使う人と AI が一緒に、いくらでも増やせます。これが “8スイッチ × 無限” の意味です。
現場で「こうしたい」
欲しい演出・操作を、そのまま言葉で。
AI がファームに反映
新しいモード・カラーをその場で追加。
OTA で本体へ
Wi-Fi 経由で更新し、すぐ使えます。
タイプ紹介
用途と規模にあわせて、ボタン数・表示・無線の有無を選べます。
SW8
Panasonic アドバンス1連プレートに8自照ボタン。RJ45×1（PoE）で電源＋DMX。本ページの3Dモデルがこのタイプです。
3Dで見る →

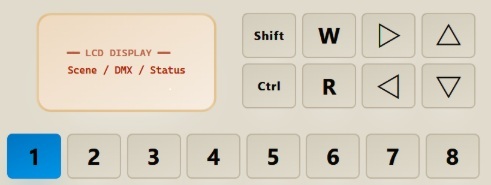

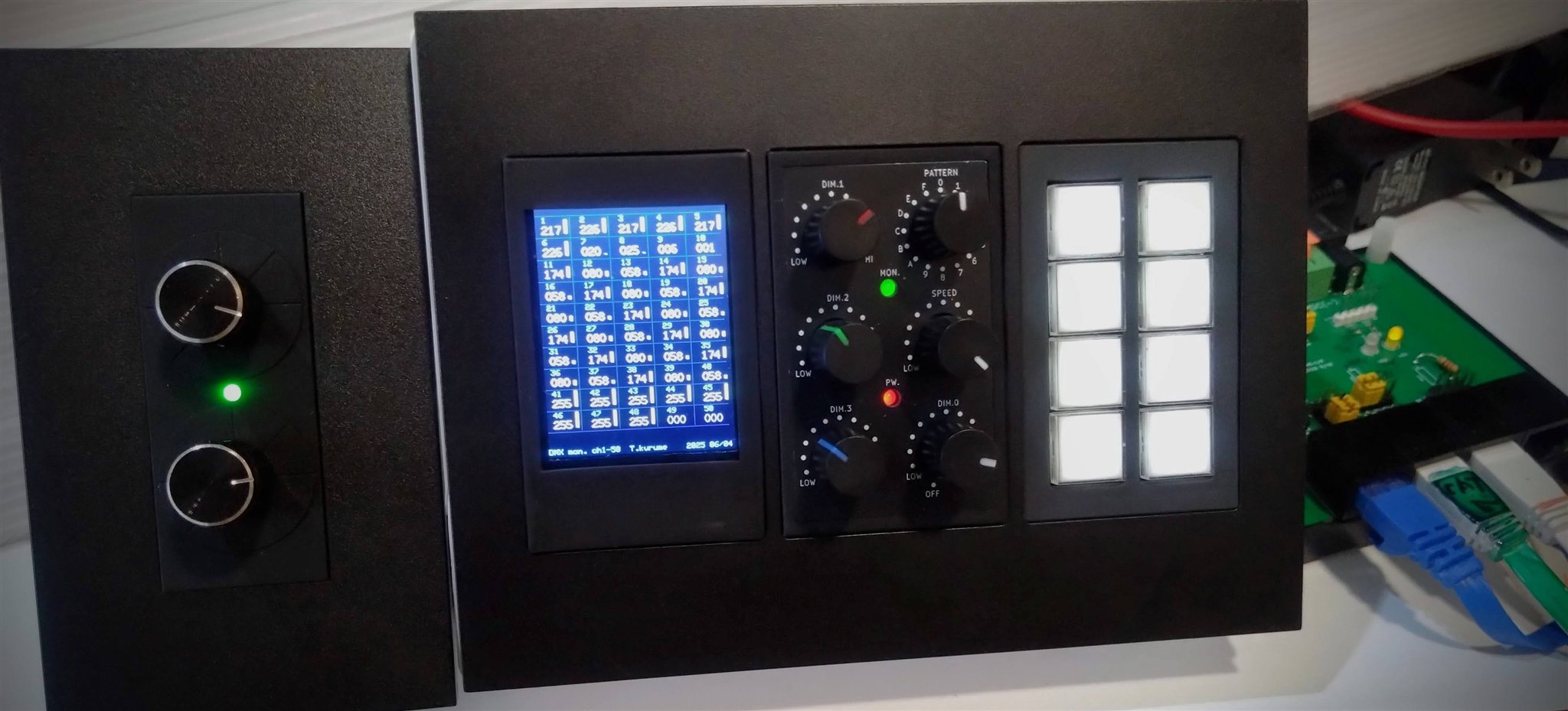

SW-16LCD
大型 LCD を備えた操作卓タイプ。16シーンのメモリー内容をモニターで一覧表示でき、卓上でまとめて運用できます（Wi-Fi リモートにも対応）。
📚 操作・公開資料を見る →

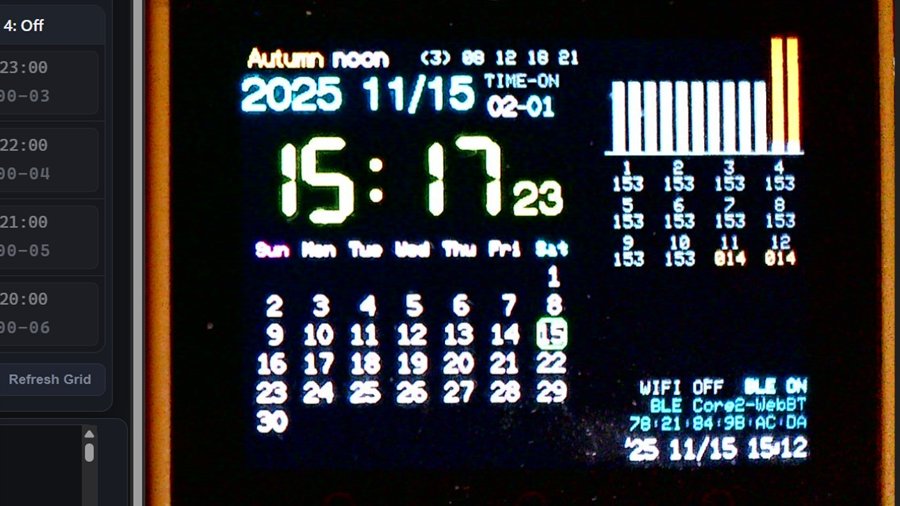

カレンダータイマー連動
日付・時刻に連動して照明シーンを自動で切替。季節・曜日・時間帯ごとのスケジュール運用に対応します。
📅 ショーケースを見る →※ ボタン色・台数・コネクタなどタイプ別の仕様詳細はお問い合わせください。
詳細説明
主な仕様の概要です。詳しい構成・カスタムはお問い合わせください。
動画で見る
実機の操作・メモリー記憶・WiFiリモート・音楽同期の様子を動画でご覧ください。
現場利用例
シーンを記憶して押すだけ。だから、人が変わっても同じ演出を再現できます。
小劇場・ホール
場面ごとの照明をボタンに記憶。オペレーターでなくても本番進行ができます。
店舗・バー
時間帯ごとの雰囲気をワンタッチ切替。開店・ピーク・閉店を1ボタンで。
式場・講堂
式次第に沿ったシーンを順番に呼び出し。司会者の手元からでも操作可能。
ライブ・イベント
音楽同期で照明が曲に反応。WiFiリモートで客席からも演出できます。
展示・サイネージ
無人運用でも安定。タイマーや外部信号と組み合わせた自動演出に。
既存設備の置き換え
DMX512 標準対応なので、いまの調光卓・LED機材にそのまま接続できます。
写真ギャラリー

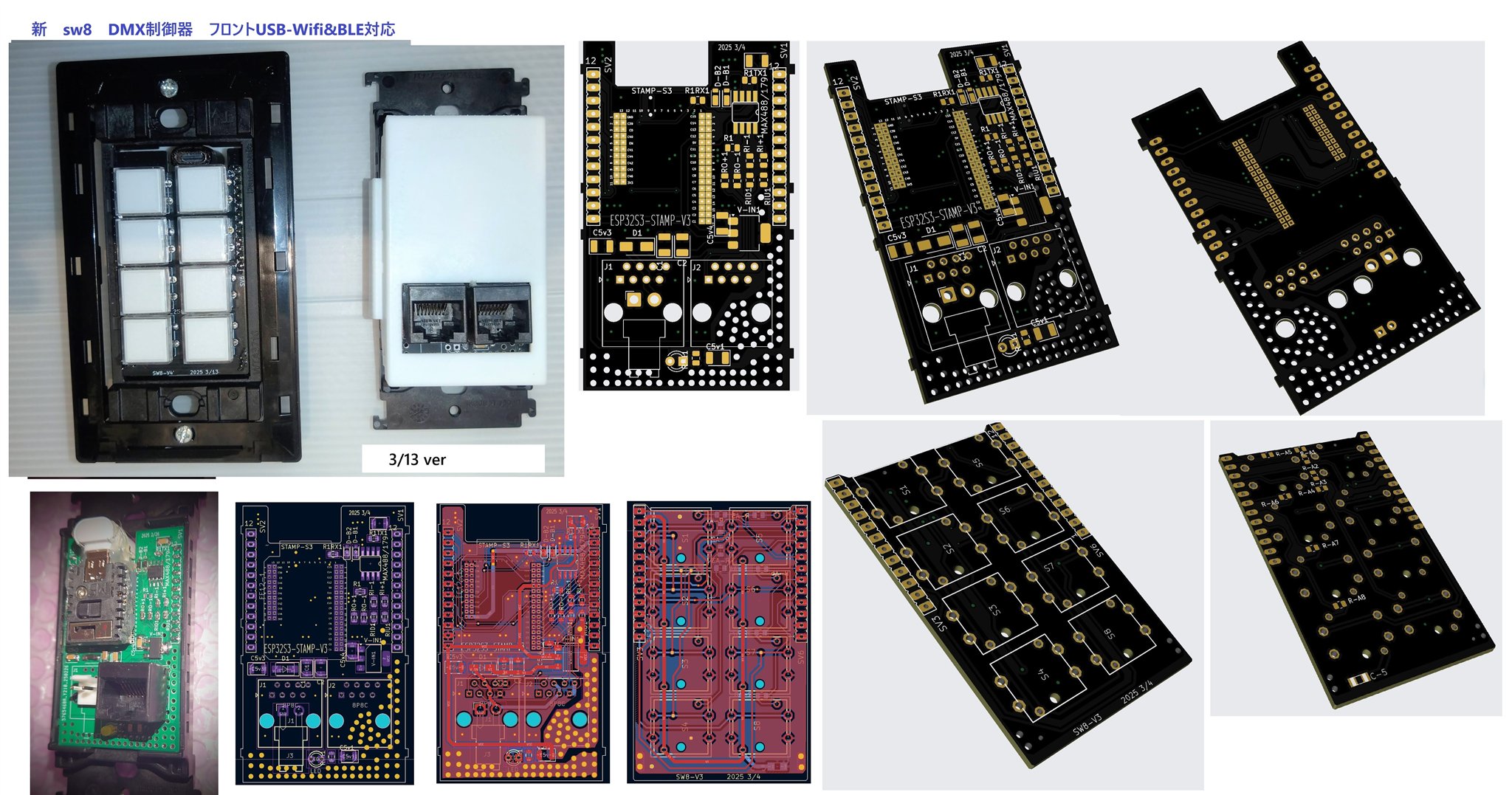

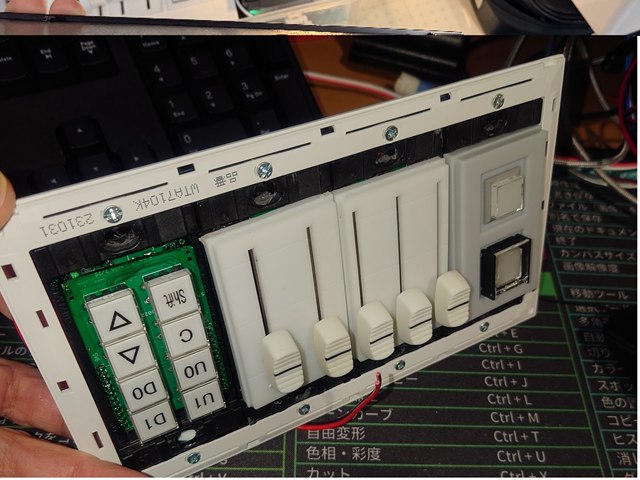

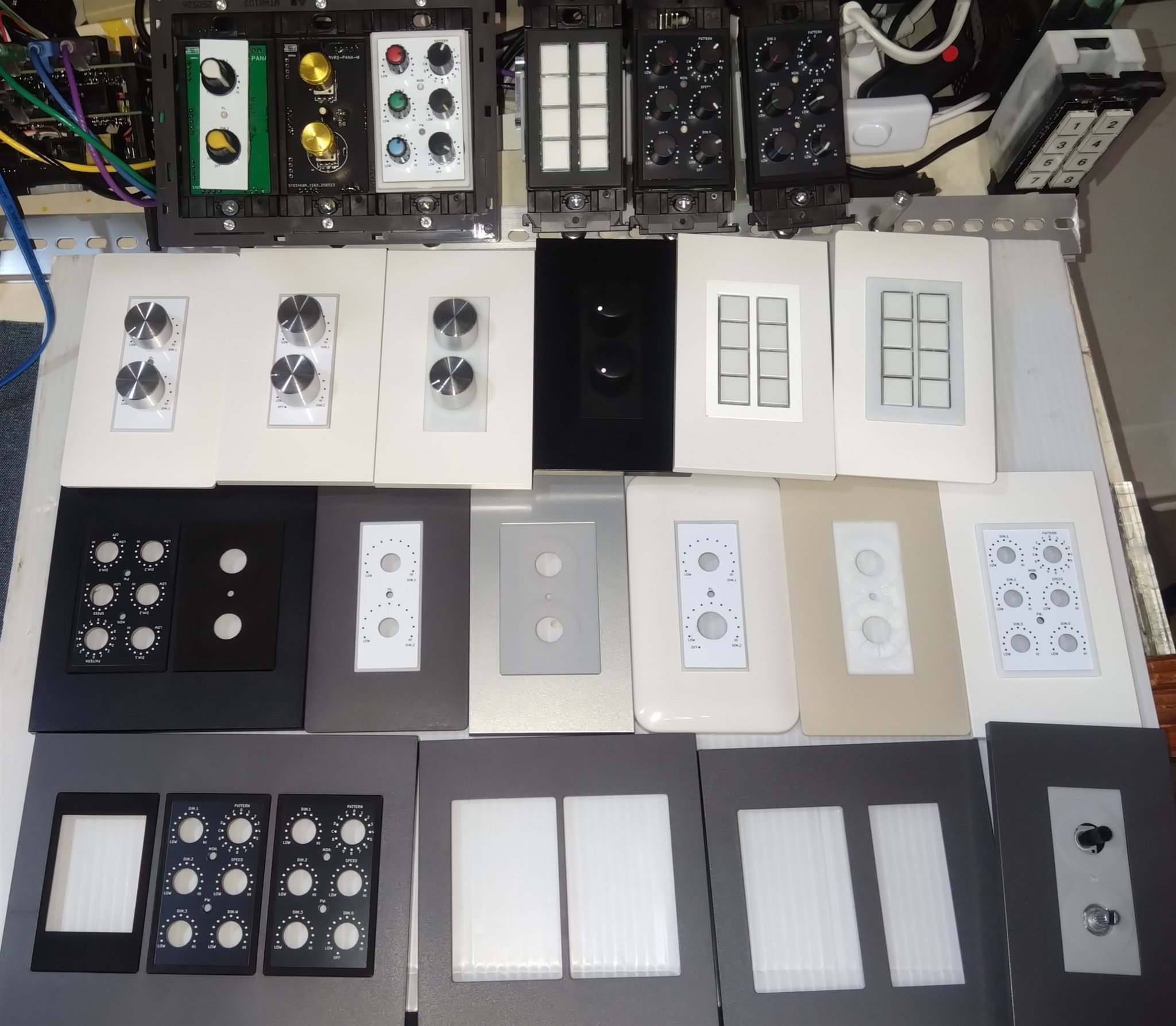

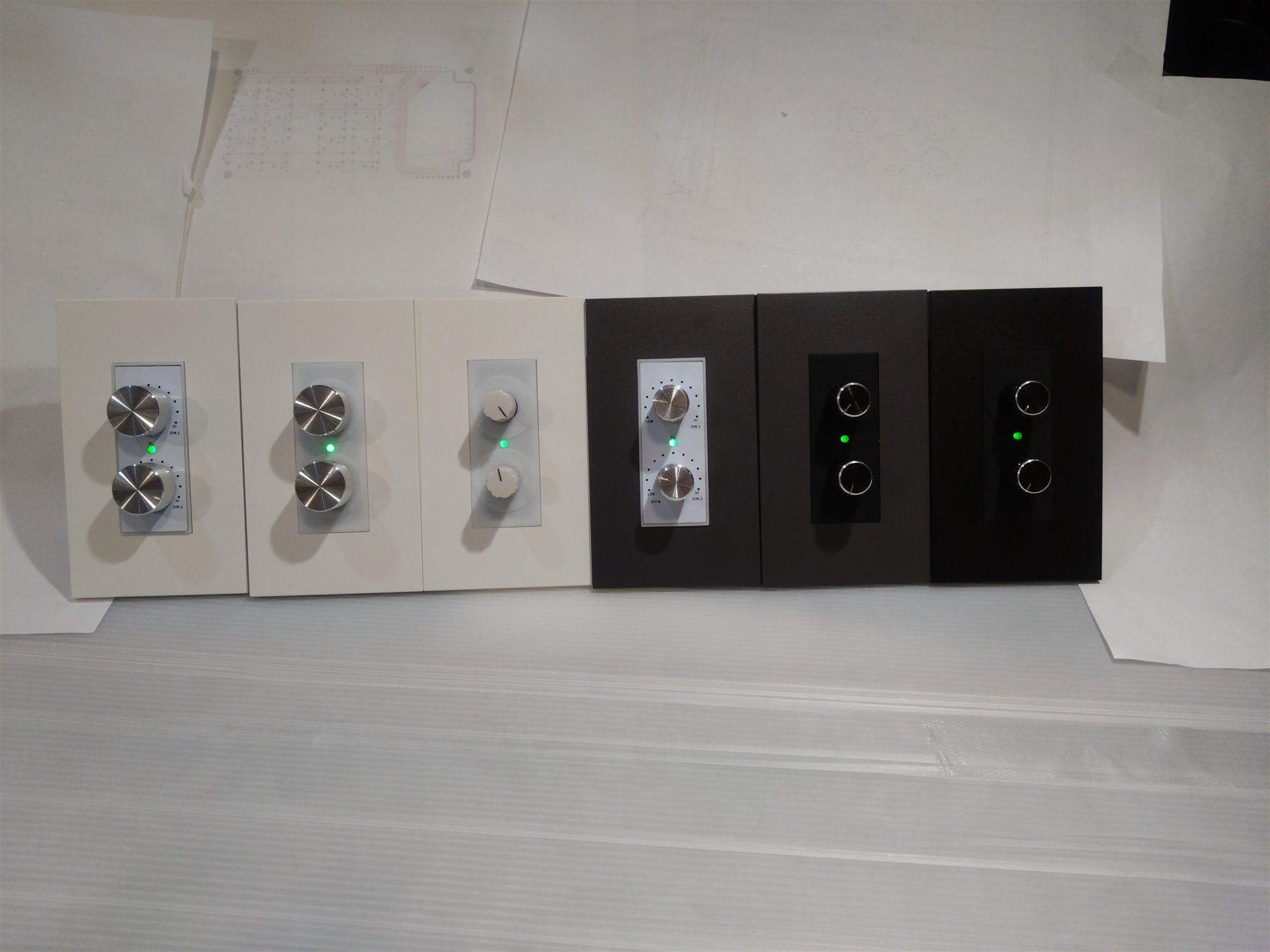

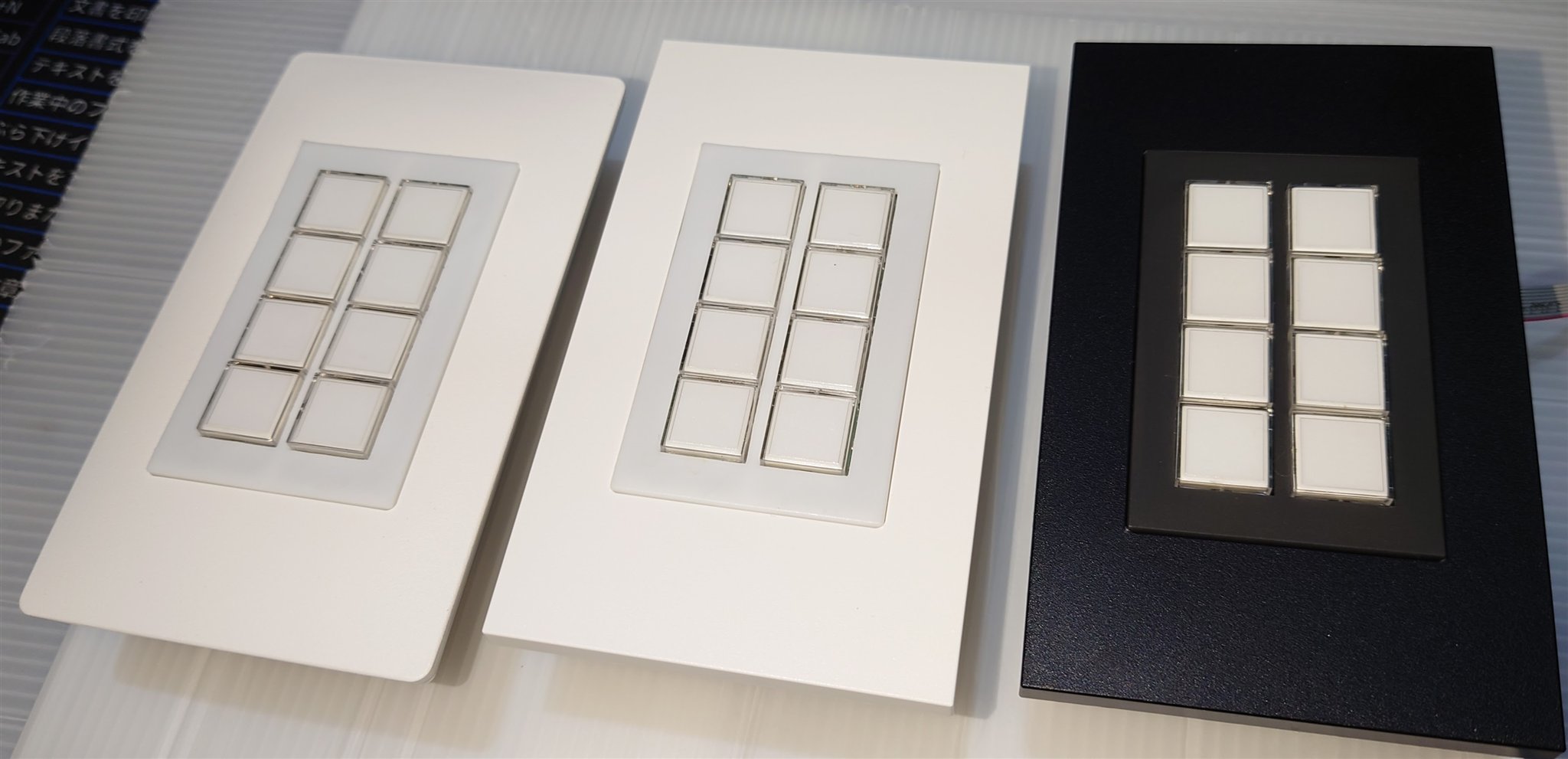

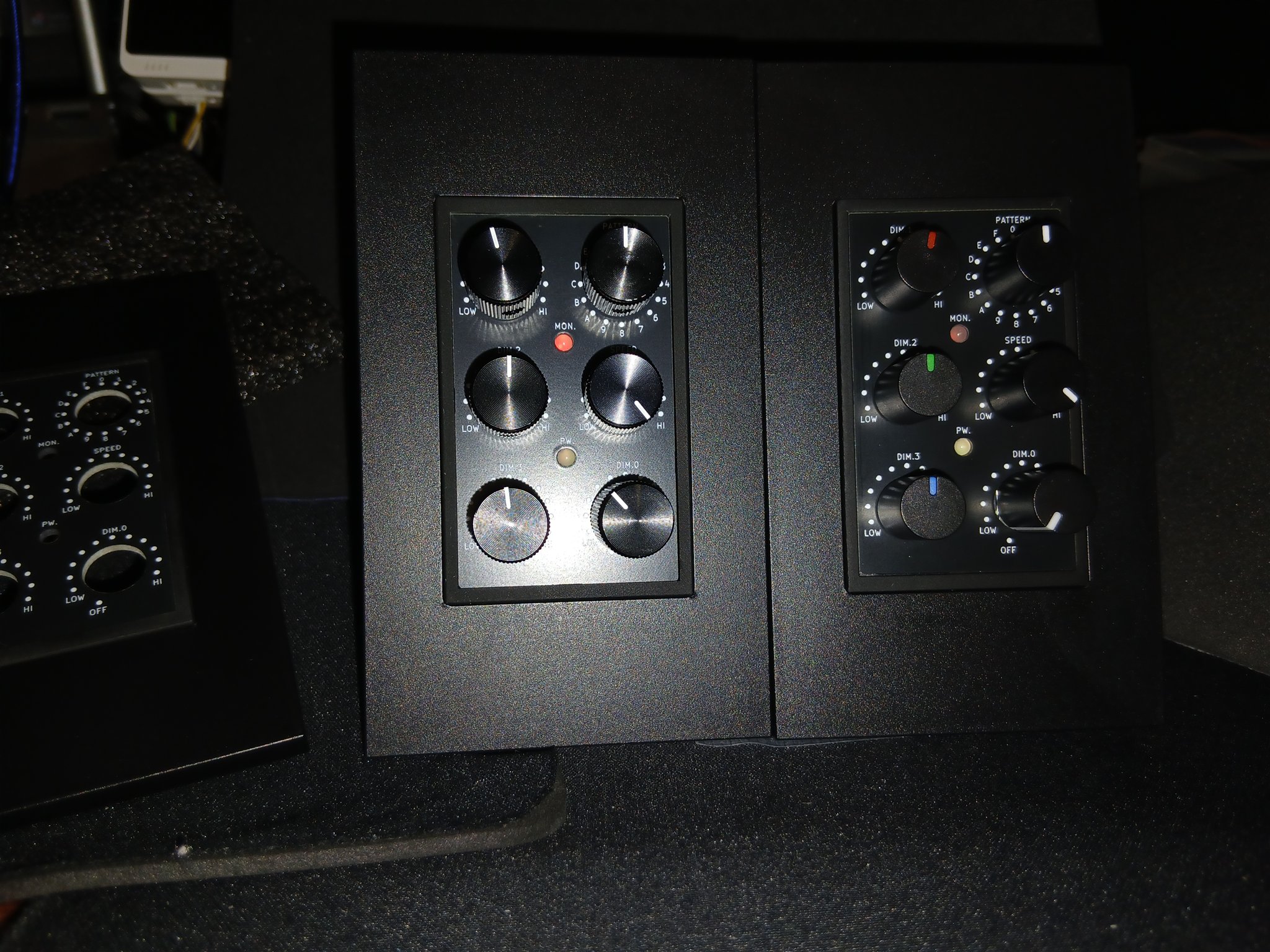

実機・基板・操作パネルの現物写真です。クリックで拡大表示します。
