カレンダーダイマー
季節演出 照明制御ソリューション
年間のイベントカレンダーに沿って店舗・ホール・公共空間の照明を自動演出。
M5Stack Core2 ベースの専用コントローラが、季節ごとのシーンと時刻テーブルを確実に運用します。
システム概要
カレンダーダイマーは、RTC と季節テーブルを備えた M5Stack Core2 向けファームウェア「CLOCK-CALENDER」をコアに、店舗演出や常設展示向けの照明シーンを 365 日自動実行するシステムです。Wi‑Fi / 有線 LAN を選べるネットワーク接続、タッチパネル操作、ローカル Web 管理画面を組み合わせ、現場オペレーションをシンプルに保ちながら多彩な演出を提供します。
主な特長
季節プリセットの自動切替
1 年を 4 シーズン × 朝昼夕夜のスケジュールで管理。EEPROM に保存した時刻テーブルを RTC が読み出し、月ごとにシーンを自律切替します。
正確な時刻同期と冗長化
NTP による自動時刻合わせと RTC フォールバックを搭載。ネットワークが使えない場合でも前回保存した日時で運用を継続します。
直感的な運用インターフェース
フロントパネルのタッチ UI と Web 管理画面からシーン確認・再同期・手動切替が可能。ログ表示で動作履歴も確認できます。
ネットワーク柔軟性
Wi‑Fi と W5500 Ethernet モジュールの両方に対応し、現場のネットワーク環境に合わせて運用形態を選択できます。
オンサイトで完結する安心設計
主要設定はローカルに保存し、外部クラウドに依存しません。停電後も自動で復帰し、前回のシーンスケジュールを再開します。
演出テンプレートの拡張性
DMX 連携や季節演出プリセットなど既存プロジェクトのノウハウを流用できます。用途に応じてシーン構成を追加カスタム可能です。
導入シナリオ
商業施設・ショップ
- 季節プロモーションに合わせたカラー演出を常時提供
- 閉店後は自動で消灯し省エネ運用
- 年 8 シーズンまでの時刻テンプレートをあらかじめ登録
ホテル・ホール・ロビー
- 来場者の多い時間帯に合わせた柔らかなライティング
- イベント開催時はタッチ操作で即座にシーン変更
- ログ確認で演出履歴や同期状況を追跡
公共・文化施設
- 祝日や記念日に合わせたカラーリングを事前登録
- 長期展示でもメンテナンスフリーで安定稼働
- 管理ネットワークから遠隔で時刻同期・更新が可能
ハードウェア / ソフト構成
- 制御基板: M5Stack Core2（ESP32 + タッチスクリーン）
- 時刻管理: BM8563 RTC + EEPROM ストレージ（シーンテーブル保存）
- ネットワーク: Wi‑Fi / W5500 Ethernet（DHCP & 静的 IP 両対応）
- ファームウェア: CLOCK-CALENDER（PlatformIO 管理、季節ロジックを内蔵）
- 演出拡張: DMX・外部照明コントローラとの連携、サウンド連動プリセット
システム構成イメージ
運用メリット
現場負荷の削減
一度スケジュールを設定すれば、年間の演出切替をオートメーション化。スタッフの手動操作を最小限に抑えます。
確実な稼働と可視化
起動ログや同期ステータスを画面右側に表示。異常時にはその場で状況を把握できます。
柔軟なカスタマイズ
シーズンやシーンの追加、特定日のスケジュール調整、外部システムとの連携など、用途に合わせた拡張が可能です。
Web からのリモート制御

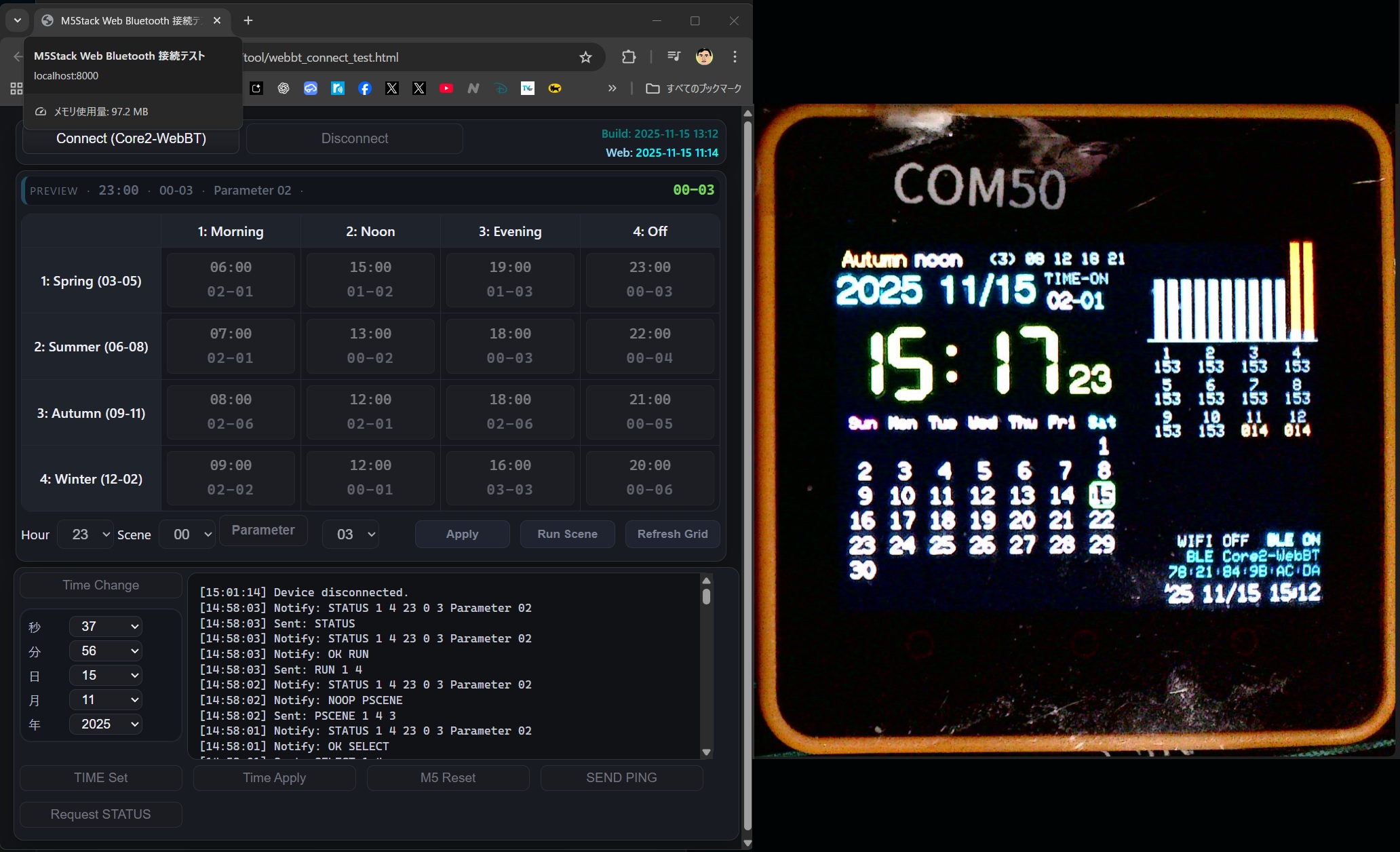

Web Bluetooth コンソールから M5Stack Core2 に接続し、時刻テーブルやシーンをブラウザ越しに更新できます。実際の操作画面を下記に表示します。
参照動画: カレンダーダイマー照明制御(dual_view)
🖥️ NEW: 実機LCD画面をブラウザ上でドット単位に再現する Webシミュレーター(プロトタイプ)を公開しました。 実機がなくても時計・月間カレンダー表示を体験できます。
壁のスイッチプレート型「四季の色温度タイマー」
カレンダーダイマーが、壁のスイッチプレートに収まる大きさになりました。M5Stack 版と同じ時刻表・照明シーン・Web 画面をそのまま使えるうえに、新しく 四季に合わせて照明の色温度を自動で切り替える 機能を加えています。
季節と時間帯で、光の色が自然に変わる
朝はすっきりした白い光、昼は明るい昼光色、夕方からは落ち着いた暖かい色、夜はくつろげる電球色へ。季節によっても変えられ、夏は涼しげな白寄り、冬は温かみのある色寄りに設定できます。切り替えは数分〜十数分かけてゆっくり変わるので、変化に気づかないほど自然です。
| 季節 | 朝 | 昼 | 夕 | 夜 |
|---|---|---|---|---|
| 春 | 5000K | 6000K | 3500K | 2700K |
| 夏 | 5500K | 6500K | 4000K | 3000K |
| 秋 | 5000K | 5500K | 3500K | 2700K |
| 冬 | 4500K | 5000K | 3000K | 2700K |
初期設定の例。時刻も色温度も、スマートフォンのブラウザから自由に変えられます。
特長
- 壁に収まる: 1.3 インチの液晶と押しボタン 6 個を、スイッチプレートの大きさにまとめました。時計・カレンダー・今の色温度がひと目で分かります。
- 時刻が正確: 温度補償つきの時計 IC を搭載し、ネットワークがなくても月差およそ ±13 秒。ネットワークにつなげば 1 時間ごとに自動で時刻を合わせます。時刻合わせは必要に応じて止めることもできます。
- 2 系統の色温度: 例えばロビーと通路など、2 つの系統を別々の色温度で動かせます (DMX 照明に対応)。
- これまでの演出もそのまま: M5Stack 版の照明シーン (ゆらぎ演出・カラー演出など) にも、設定画面から切り替えられます。
- 停電から自動で復帰: 設定は本体に保存され、電源が戻ればすぐに今の時間帯の照明に戻ります。
実機の動画と写真
店舗・ホテル・施設への導入や、既存の M5Stack 版からの置き換えのご相談を承ります。デモや遠隔でのご説明も可能です。
動作確認サンプル動画
タッチ UI の操作感やシーン切替のレスポンスを確認できる画面キャプチャです。セレクタから季節を切り替え、DMX 演出シーンが即座に反映される様子をご覧いただけます。
YouTube を開いて視聴する場合は こちらのリンク からどうぞ。
サポート体制
設計・実装・テスト・運用マニュアルまでワンストップでサポートします。既存施設の設備更新、試験導入、現場レクチャーまで柔軟に対応可能です。導入前のデモや遠隔レビューも承ります。
