● RJ PoE 接続 | Power + DMX over one cable
ケーブル1本で、
ケーブル1本で、
電源も DMX もまとめて。
SW8 をはじめとする当社の DMX 機器は、RJ45（LAN ケーブル）1本に DMX 信号と電源をまとめて通す PoE 方式に対応。現場の配線がケーブル1本で済み、複数の機器は「POE 集合 I/F」にまとめて接続できます。各機器へは POE 電源供給・RJ-JST 変換器基板で電源を供給します。
🔌
ケーブル1本
RJ45 1本に DMX 信号と電源を同梱。配線がすっきり。
🧩
集合 I/F
複数の操作器・調光を1台の I/F にまとめて接続。
🔌
電源供給・変換
RJ（PoE）を JST に変換して各機器へ給電。
🏭
受注製造
DIN ケース・ラック等、現場に合わせて製作。
Case 01

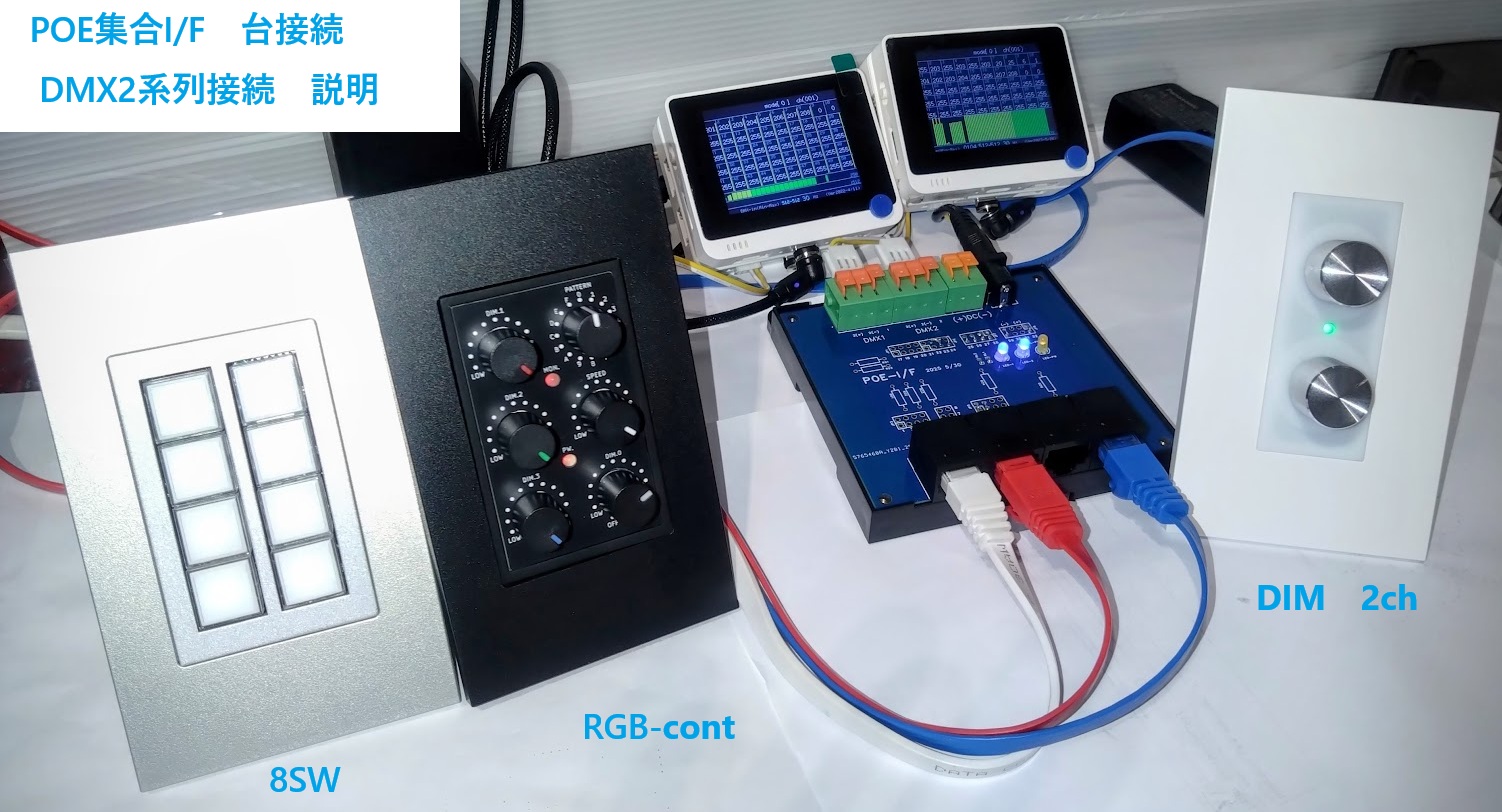

POE 集合 I/F（中央・青基板）に各操作器を RJ45 で接続。左から 8SW・RGB コントローラ、右に 2ch 調光。上の表示器で DMX レベルを確認。
POE 集合 I/F での接続事例
1台の POE 集合 I/F に、8 ボタンスイッチ（SW8）・RGB コントローラ・2ch 調光を、それぞれ RJ45 ケーブル1本ずつで接続。DMX を2系列でまとめ、複数の操作器を1か所に集約できます。
Case 02
RJ45 ピンアサイン（DMX 信号＋電源）。100BASE-TX と同じ要領で、信号と電源を1本にまとめます。
RJ45（LAN ケーブル）の PoE 結線
RJ45 の空きペアを使い、1 本のケーブルに DMX 信号（Data＋/−）と電源を同梱します。市販の LAN ケーブルがそのまま使え、現場の引き回しを1本化できます。
Case 03

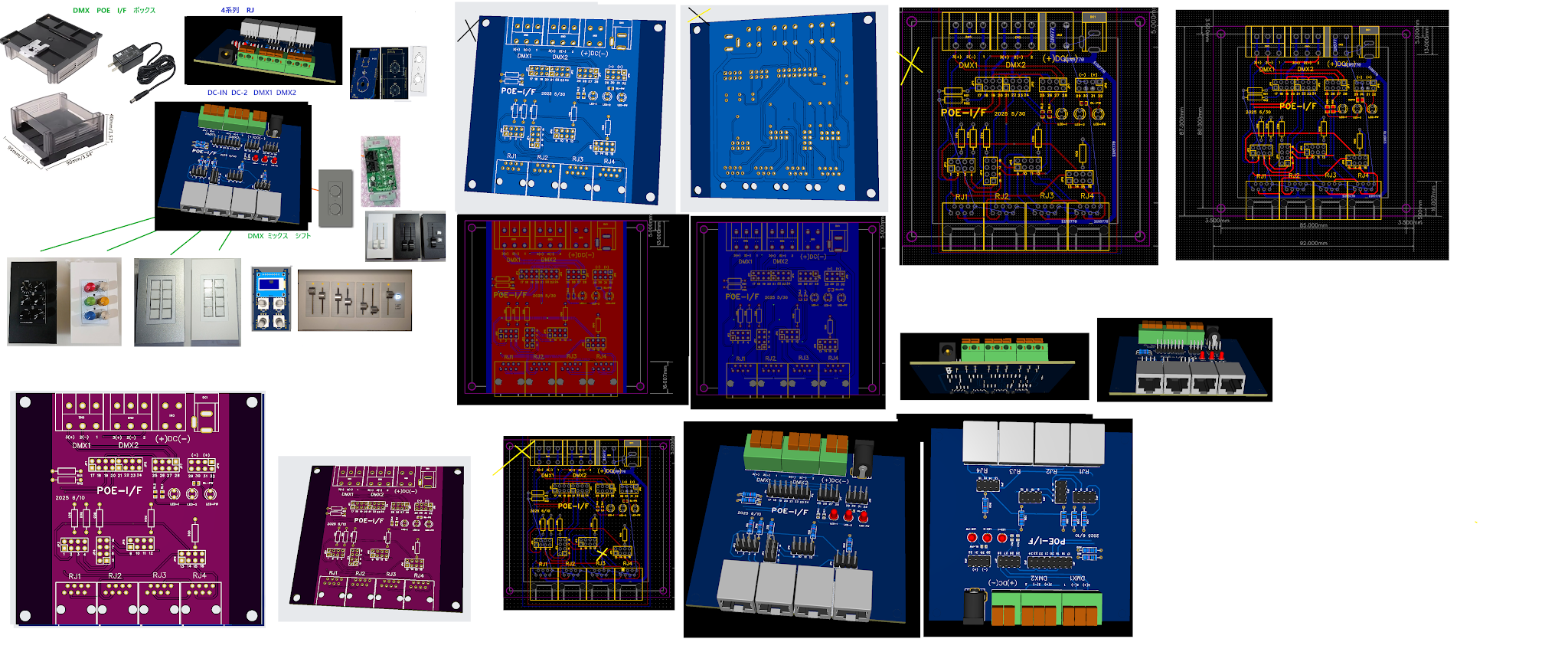

DMX POE I/F（4系列 RJ・DMX ミックス対応）。DIN レール／盤内設置向けの設計。
DMX POE I/F ボックス（DIN ケース・4系列）
盤内にすっきり納まる DIN レール対応の I/F ボックス。RJ を 4 系列まとめ、DMX を入出力・ミックスします。設置場所に合わせてケース形状を選べます。
Case 04

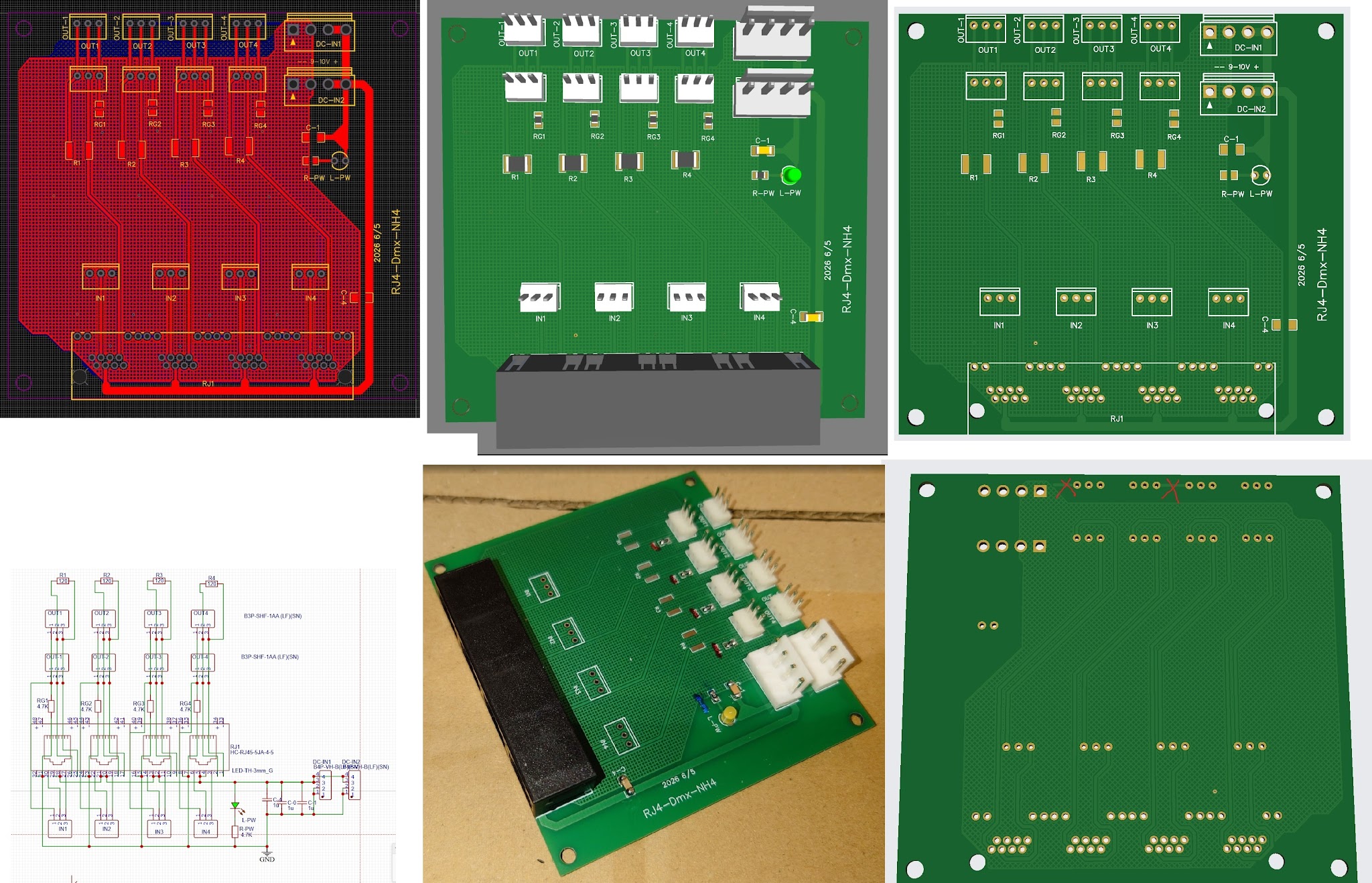

POE 電源供給・RJ-JST 変換器基板（RJ4-Dmx-NH4）。RJ（PoE）→ JST 変換で各機器へ給電。
POE 電源供給・RJ-JST 変換器基板
RJ（PoE）で届いた電源を JST コネクタに変換し、各機器へ供給する基板。RJ を複数系統に分けて、機器側の JST 配線へつなぎます。
電源について： 供給電圧やコネクタ仕様は、接続する機器・系統数・ケーブル長などにより最適値が異なります。現場条件に合わせて選定・調整しますので、具体的な構成はお問い合わせください。
