DmxWaveObserver スタッフ用ガイド — 使い方と AI 利用

DMX512 の波形を PicoScope で測り、合否と報告書を出す社内アプリ ／ 版 2026-10-08(ビルド 26 10/08 07:50)／ スタッフ限定・社外に出さないこと

0. 動画で見る

公開準備中

操作ガイド(約 5 分)

1. 準備・現場名を入れる
2. 常駐を開始 → 1回取得 → 連続計測
3. 報告書を作る(HTML・PDF・Word)
4. 終わるとき

公開準備中

操作ガイド AI 編つき(6 分 45 秒)

1. 前半は左の操作ガイドと同じ
2. 4:55〜 AI に測ってもらう(MCP の登録)
3. 頼み方の例・Claude との実際のやり取り
4. AI に任せてよいこと・人がすること

資料: このページの PDF 版 ／ 編集用 Word 版 ／ 関連: DMX の波形を、オシロで実測する(手で測る手順と実測の記録)

1. この版(2026-10-08)で変わったこと

画面と操作は前の版(10-06)と同じです。窓の題名に DmxWaveObserver (26 10/08 07:50) と出ていれば、この版です。

2. 準備するもの・インストール

インストール

1. 配布の DmxWaveObserver_20261008.zip を右クリック →「プロパティ」→ 下の「許可する(ブロック解除)」に印を付けて OK。
2. zip を好きな場所に展開する(例: C:\Tools\)。C:\Tools\DmxWaveObserver\DmxWaveObserver.exe ができる。
3. DmxWaveObserver.exe を右クリック →「スタート メニューにピン留めする」とすぐ開ける。

DmxWaveObserver.exe と PicoScopeBridge.exe は同じフォルダに置いたままにしてください。画面のアプリ(DmxWaveObserver)が、計測係(PicoScopeBridge)を裏で動かしています。

3. 画面の見方

4. 使い方

1準備

1. PicoScope 7 を閉じる。開いたままだと、アプリがスコープを使えない(「開けなかった」と出る)。
2. 照明ソフトなど、対象機の COM を使うソフトも閉じる(報告書で対象機の設定を変えるため)。
3. PicoScope のチャンネル A のプローブ先を DMX+ に、GND クリップを GND に付ける。USB-DMX-PRO 互換機を測るときは、DMX OUT からほかの DMX 機器を外す。
4. プローブ本体の ×1 / ×10 スイッチを ×1 にする。

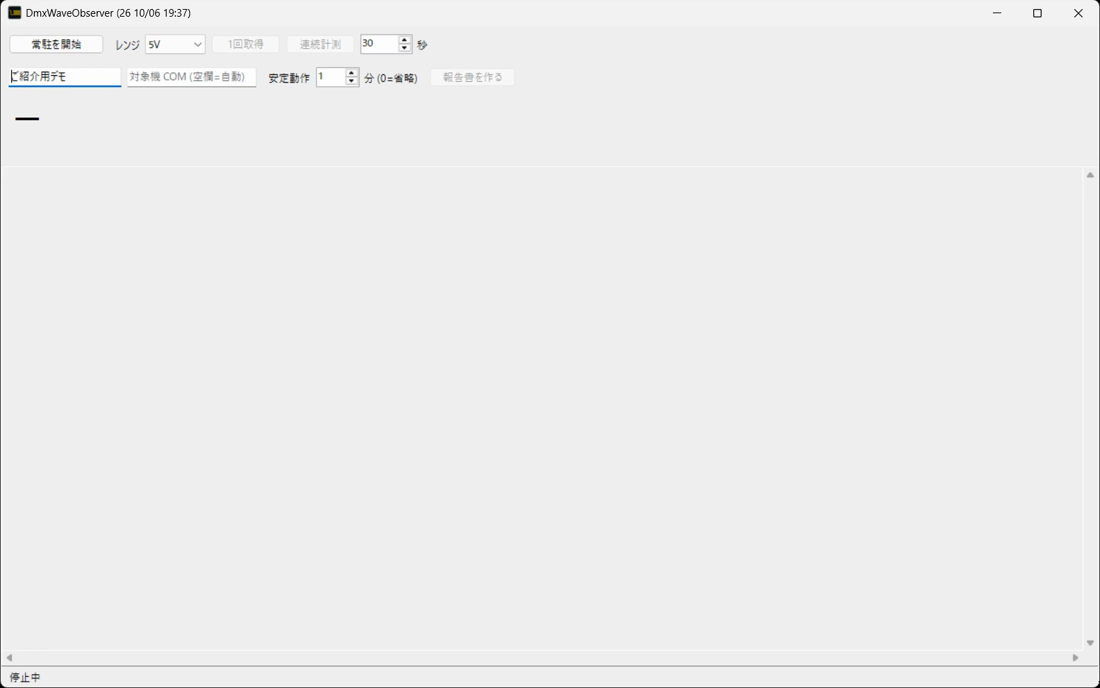

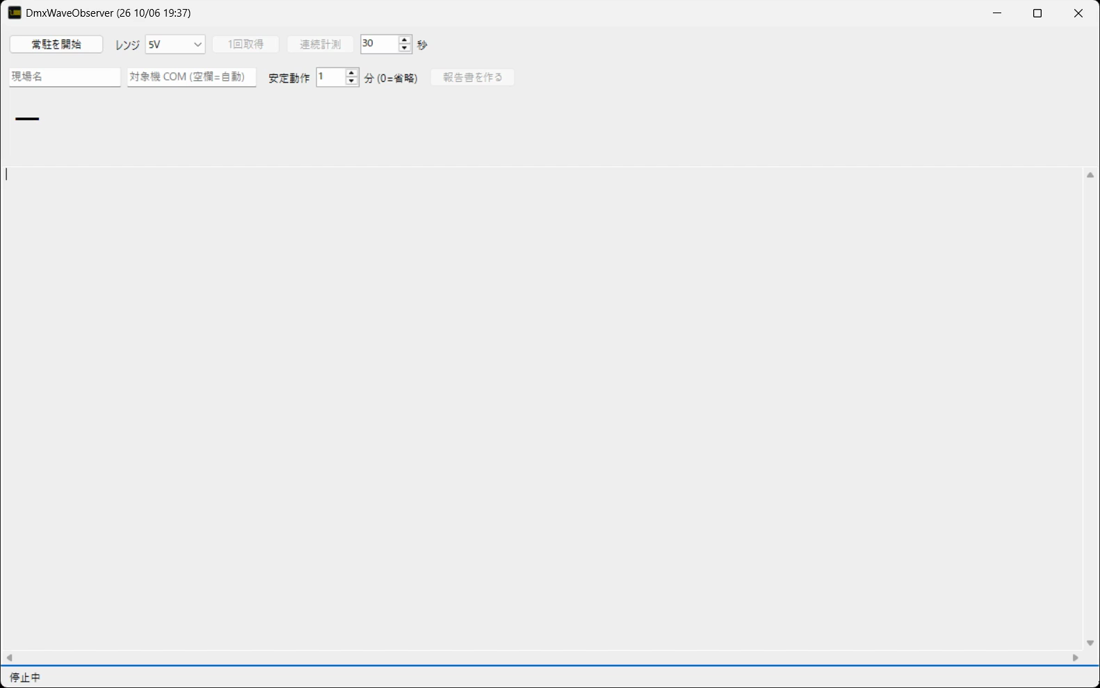

2起動して入力する

レンジをここで選びます(常駐中は変えられません)。窓の位置・大きさ・レンジは、閉じたときに覚えて、次に同じ状態で開きます。

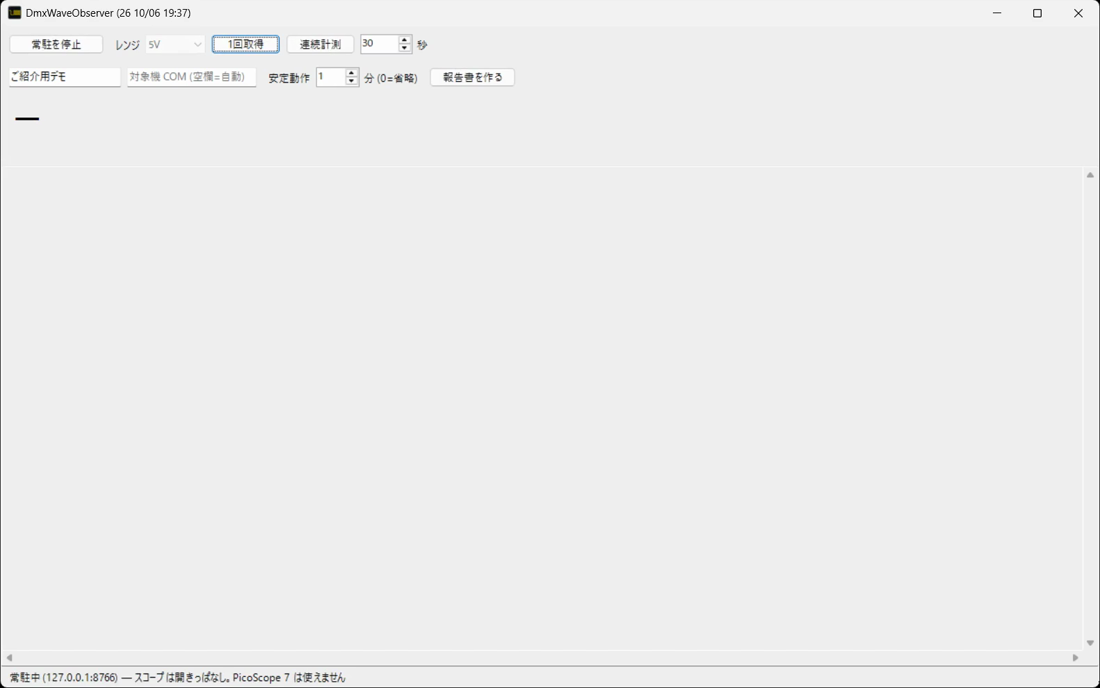

3常駐を開始

スコープの起動画面と、カチッというリレーの音が出るのはこの 1 回だけです。あとは開きっぱなしで、何度測ってもリレーは動きません(本体の傷みを防ぐため)。

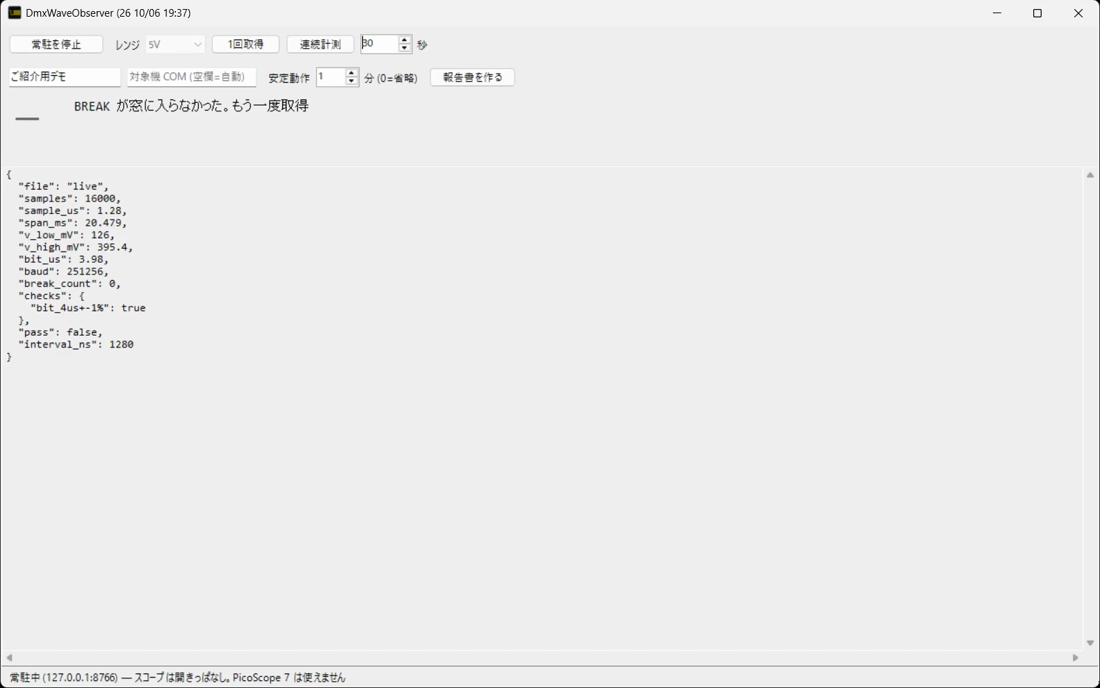

41回取得

1 回の取り込みは約 20ms です。フレームの頭(BREAK)がその中に入らないことがあります。そのときは「BREAK が窓に入らなかった。もう一度取得」と出るので、もう一度押してください。入れば PASS / FAIL と BREAK・MAB・ビット幅が出ます。

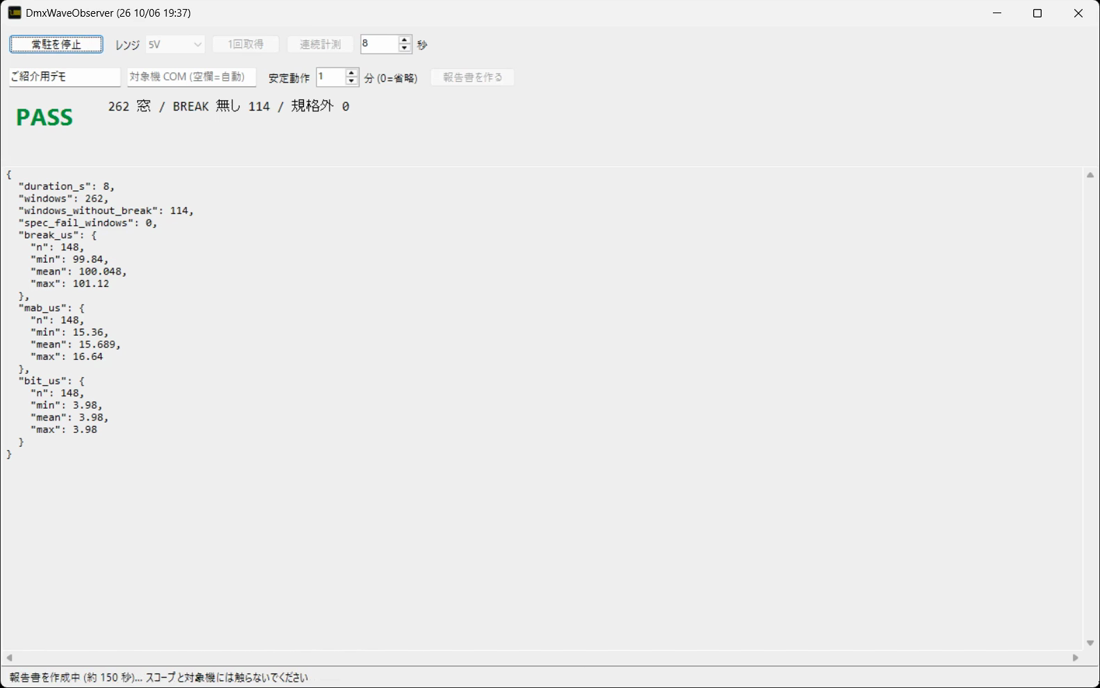

5連続計測

秒数を入れて「連続計測」を押します。結果の読み方:

6報告書を作る

現場名を入れて「報告書を作る」を押します。測るものによって中身が変わります:

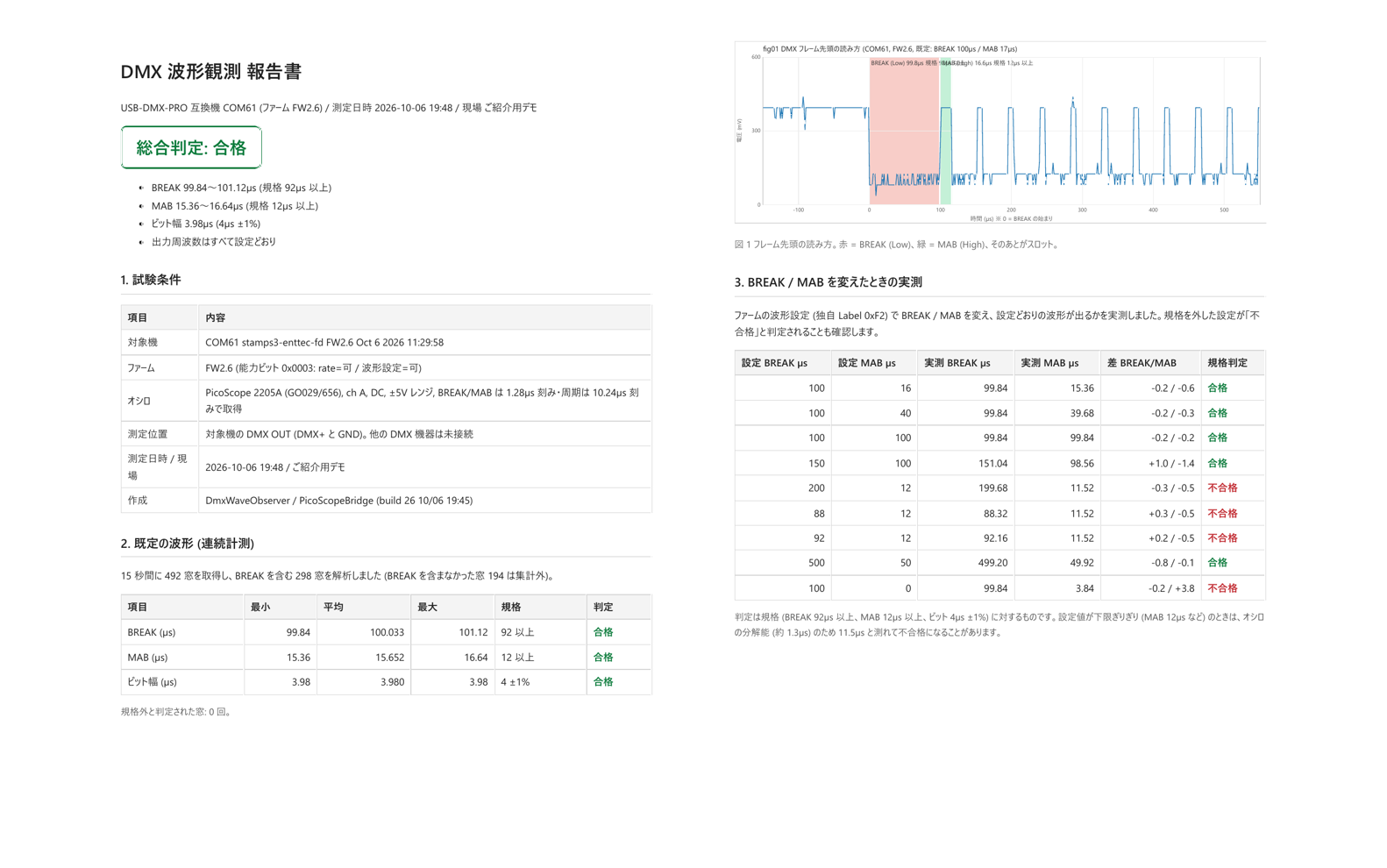

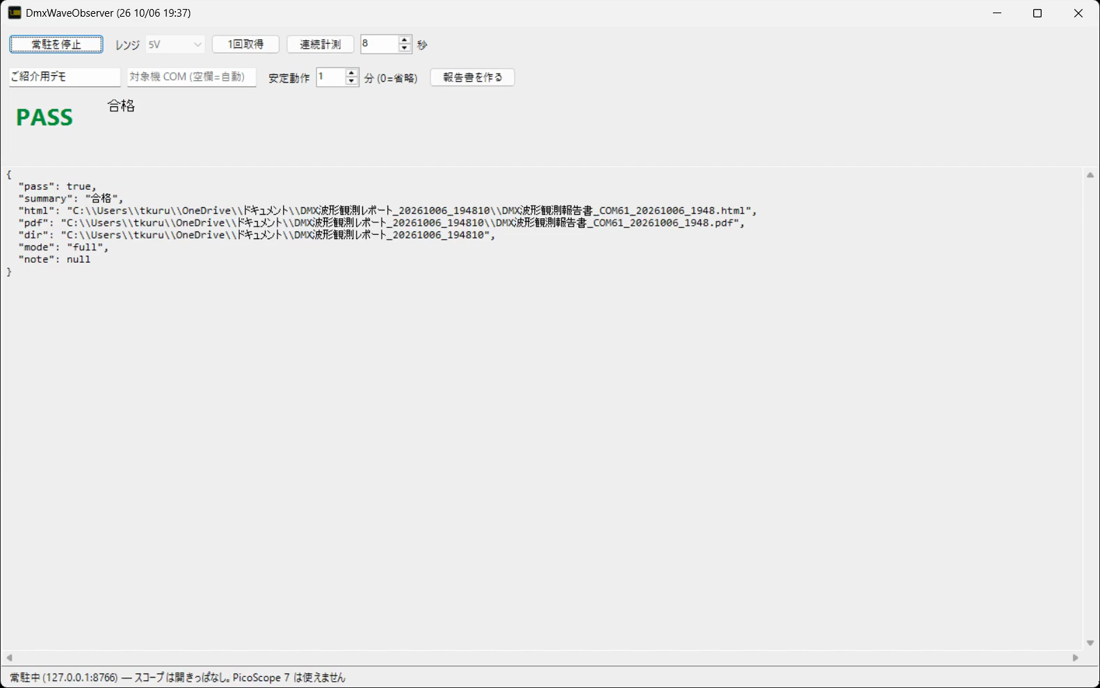

できあがると ドキュメント\DMX波形観測レポート_日時\ が自動で開きます。中身は HTML・PDF・編集用の Word(.docx)の報告書、data\(波形の CSV と results.json)、figures\(図)です。

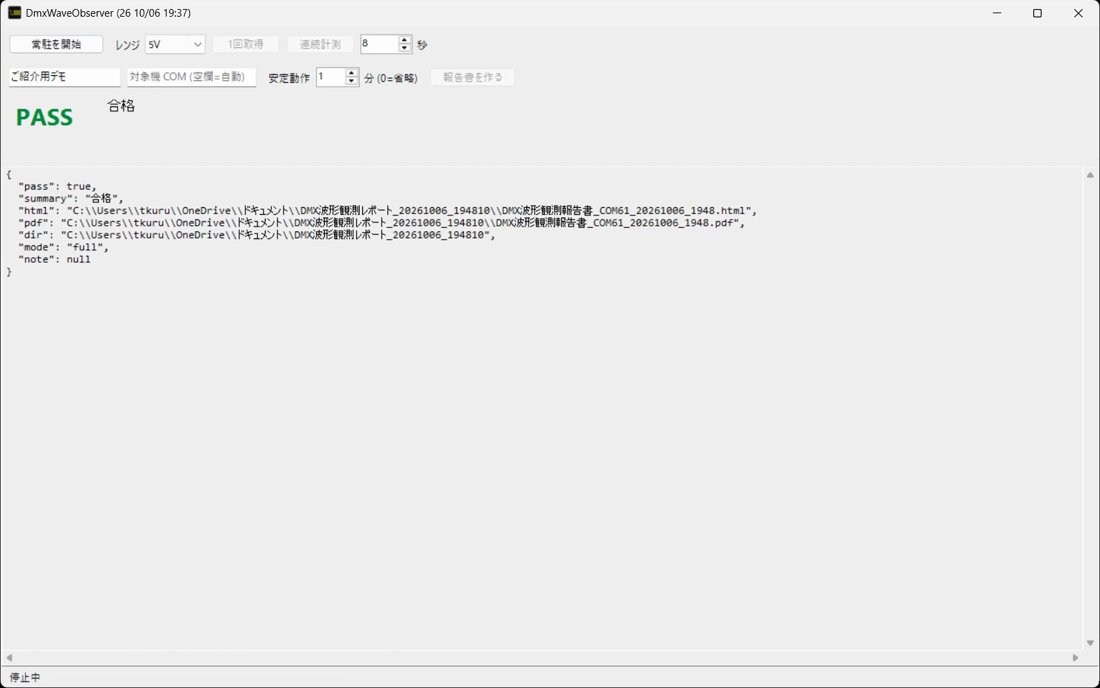

7終わるとき

5. 結果の読み方と合格の条件

規格は DMX512-A です。オシロの刻みは 1.28µs なので、BREAK・MAB には ±1.3µs ほどの誤差があります。

規格の下限ちょうど(例: MAB 12µs)の信号は、誤差で不合格に振れることがあります。報告書の BREAK/MAB 掃引で「設定 12µs → 不合格」と出るのはこのためで、異常ではありません。

6. うまくいかないとき

7. AI に測ってもらう方法

このアプリは、計測係(PicoScopeBridge)が 127.0.0.1:8766 で注文を受け付けています。AI はこの窓口に話しかけて、人と同じ計測ができます。アプリで「常駐を開始」したあとなら、AI は同じ常駐をそのまま使えます(人は画面で結果を見て、AI は数値をまとめる、という分担ができます)。

7-0. おすすめ: MCP でつなぐ(Claude デスクトップ / Claude Code)

MCP は、AI に「道具」を渡すしくみです。一度登録すると、AI との会話で「DMX を測って」と頼むだけで、AI が自分で道具を選んで測り、結果を日本語で答えます。コマンドやアドレスを覚える必要はありません。

① 登録(PC ごとに一度だけ)

PicoScopeBridge.exe mcp --register

claude mcp add --scope user dmxwave -- "C:\Tools\DmxWaveObserver\PicoScopeBridge.exe" mcp

登録すると、AI に dmxwave という名前の道具箱が見えるようになります。

② AI が使える道具

③ 頼み方の例(そのまま使える)

④ AI から返ってくるもの

AI は道具の結果を受け取って、日本語でまとめます。たとえば「1 回測って」と頼むと、AI の手元には次のような 1 行と数値の一式が届きます。

PASS — BREAK 206.08µs (92 以上)、MAB 26.88µs (12 以上)、ビット幅 3.985µs (4±1%)、スタートコード 0、窓内スロット 157

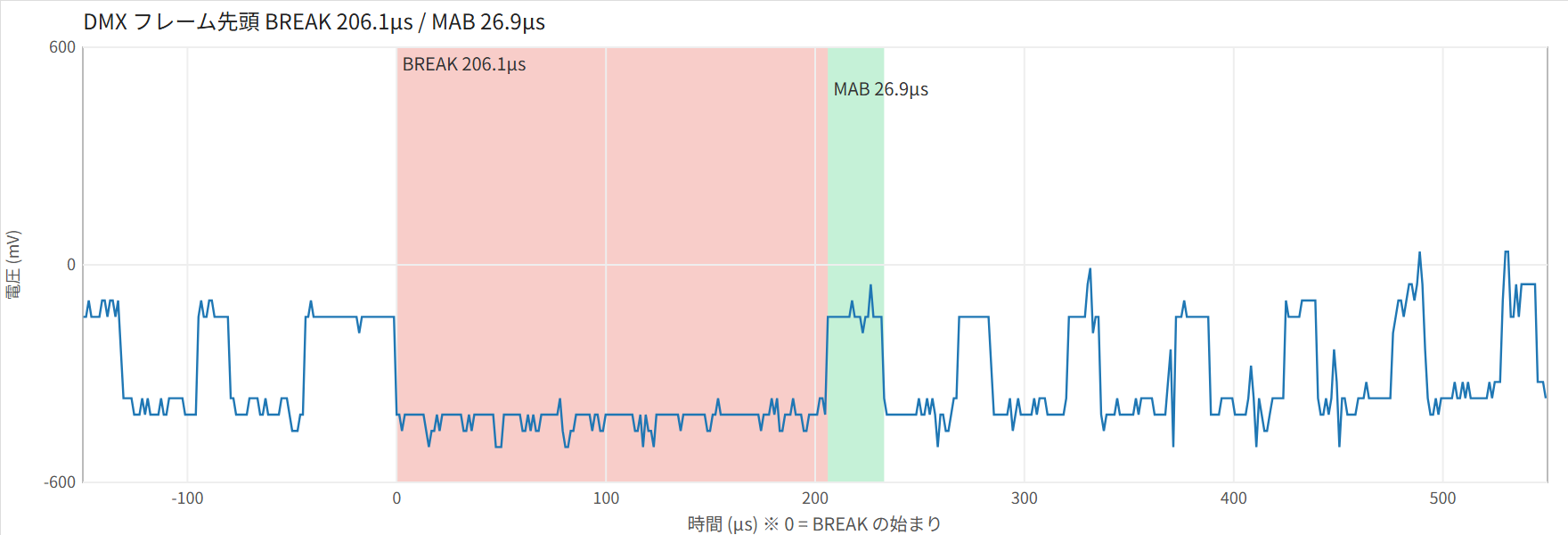

「図を見せて」と頼むと、次のような波形の図が AI に渡ります(AI はこれを見て説明できます)。

うまくいかないときも、AI には理由が返ります。

⑤ 画面アプリと一緒に使う

• AI と画面アプリは、同じ常駐(スコープ)を共有します。先に AI が開いていれば、アプリを起動すると「常駐中 ※AI など別の所で開始」と出て、そのまま使えます。
• 報告書の作成中(安定動作 1 分なら 1 分半〜2 分半)は、人も AI もほかの測定をしないでください。
• AI が開いたスコープは、AI に「閉じて」と頼むか、アプリの「常駐を停止」で閉じます。

7-0b. MCP を使わない場合(Claude Code・GitHub Copilot に手順書を読ませる)

7-1. 最初に一度だけ: AI にガイドを読ませる

アプリのフォルダに AI向けガイド.md が入っています。AI への最初の一言で、これを読ませてください。AI はここから、起動方法・注文の出し方・合格の条件・やってはいけないことを知ります。

7-2. 頼み方の例(そのまま使える)

7-3. AI が裏でしていること

# 常駐していなければ起動する(アプリで「常駐を開始」していれば不要)
PicoScopeBridge.exe serve --ch A --range 5V

# 注文(ブラウザで開いても同じ結果が見られる)
http://127.0.0.1:8766/status                 状態
http://127.0.0.1:8766/capture?interval_us=1  1 回取得
http://127.0.0.1:8766/watch?sec=30           連続計測
http://127.0.0.1:8766/period                 周期と IDLE
http://127.0.0.1:8766/report?site=現場名&port=auto&long_min=1   報告書
http://127.0.0.1:8766/quit                   常駐を止める

結果は (アプリのドライブ):\tmp\ai_pico\status.json にも書き出されます。人が後から確かめたいときはこのファイルを見てください。

7-4. AI に任せてよいこと・人がすること

7-5. AI がうまく動かないとき

8. 社外に出すもの・出さないもの

DmxWaveObserver / PicoScopeBridge(tool_cs 作成)。この版: 2026-10-08 改訂(MCP・Word 添付・信号なしの判定を追加)。画面の画像は 10-06 版のもので、題名のビルド日付以外は同じです。問い合わせ: 久留米。
