DmxUsbProIF スタッフ用ガイド — 使い方と AI 利用

ENTTEC DMX USB Pro 互換の USB-DMX(本物の USB Pro と、社内の ESP32 互換機)をパソコンから使う社内アプリ ／ 版 2026-10-17 ／ スタッフ限定・社外に出さないこと

資料: このページの PDF 版 ／ 編集用 Word 版

0. 動画で見る

公開準備中

使い方ガイド(5 分 59 秒・音声つき・字幕あり)

1. 何のためのアプリか・画面の見方
2. COM61 に接続 → 値を送る(1ch ずつ・10 段階検査の固定値・全部)→ 受信モニター(ArtNetMonitorM5)で確かめる
3. テストパターン・Art-Net → USB-DMX のブリッジ
4. 受信の表示と DMX IN → Art-Net・AI から使う

動画は DMX 試験台の互換機(COM61)だけを使い、照明は繋いでいません。送った値は、同じ PC の中(127.0.0.1)の ArtNetMonitorM5 で確かめています。操作はすべて HTTP の窓口(127.0.0.1:55555)から行い、マウスは使っていません。音声: VOICEVOX:No.7

1. 何のアプリか

ENTTEC DMX USB Pro 互換の USB-DMX を、パソコンから使うためのアプリです。本物の USB Pro(FTDI。一覧には「D2XX」の名前で出る)も、社内の ESP32 互換機(COM ポートとして出る)も、同じ画面で扱えます。

• 値を手で送る(512ch の格子・1ch ずつ・全部)。
• 受信を見る(USB Pro の DMX 入力に来た値)。
• Art-Net と USB-DMX をつなぐ(Art-Net → USB-DMX、USB-DMX の入力 → Art-Net の 2 方向)。
• テストパターン(チェイス・色の循環・レインボー・ストロボなど)。
• AI から操作できる(HTTP の窓口と状態ファイル。10 章)。

このほかに、受信 DMX を Cue List と照合する「RX Timetable」と、2510 の後継機(M5S3LJ2510)専用の「2510 Control」のタブがあります(このガイドでは扱いません)。

2. 起動とスタートメニュー

スタートメニューの「DmxUsbProIF」を開きます。2 つ目を開くと、別の USB Pro を同時に扱えます(題名に「#2」が付き、設定は config_2.json に分かれます)。

窓の位置・大きさ、選んだ機器、Auto・fps、ブリッジの設定、テストパターンの設定は、閉じるときに覚えて、次も同じ状態で始まります(exe と同じフォルダの config.json)。接続だけは毎回手で行います(USB が抜けていると固まるのを避けるため)。テストパターンを動かしたまま閉じると、次の起動でパターンも動き出します。

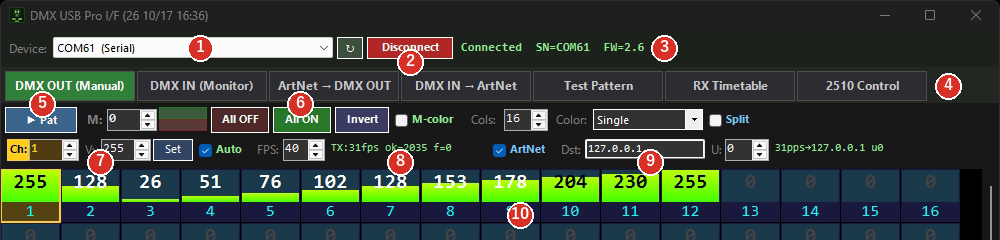

3. 画面の見方

4. 接続する

1. Device で機器を選び、Connect。

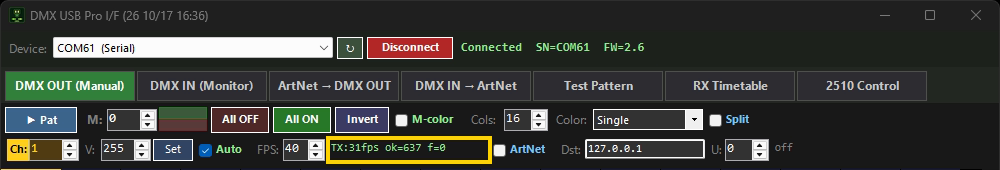

2. 状態が緑の「Connected SN=… FW=…」になれば接続できています。
3. DMX OUT の Auto がオン(既定)なら、すぐに格子の値を送り始めます。起動直後の格子はすべて 0 なので、値を上げるまで照明は動きません。
4. TX の ok が増え続け、f が 0 のままなら、USB へ書けています。

• 互換機(COM)は、初回の書き込みが通る線の組み合わせを自動で選んでから繋ぎます(開いてから約 1 秒かかります)。
• 本物の USB Pro は、ほかのアプリ(純正の PRO Utility など)が掴んでいると繋がりません。先に閉じてください。同じ機器は 1 つのアプリからしか開けません。
• 切断や終了のときは、USB Pro の送出を止めてから閉じます。

5. 値を送る(DMX OUT)

• 1ch ずつ: Ch と V を入れて Set。または格子をクリック・ドラッグ。
• 全部: All OFF(0)/ All ON(255)/ M(全体を同じ値に)/ Invert(反転)。
• 10 段階検査の固定値: 0・26・51・76・102・128・153・178・204・230・255(0〜100% を 10% 刻み)。調光カーブを測るとき、毎回同じ点を使うための表です(AI からは /test10 で一覧、/tx_test10 で入れる)。

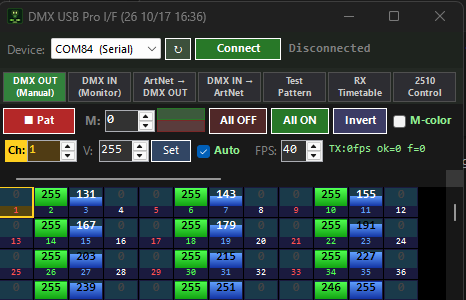

DMX OUT の上の 2 段(部品ごと)

格子の操作: 各ます目の上 6 割(棒の部分)をクリック・ドラッグすると、押した高さの値になる(上ほど大きい)。右クリックは 0。下の番号の部分をクリックすると、値を変えずにその ch を選ぶだけ(黄色い枠)。

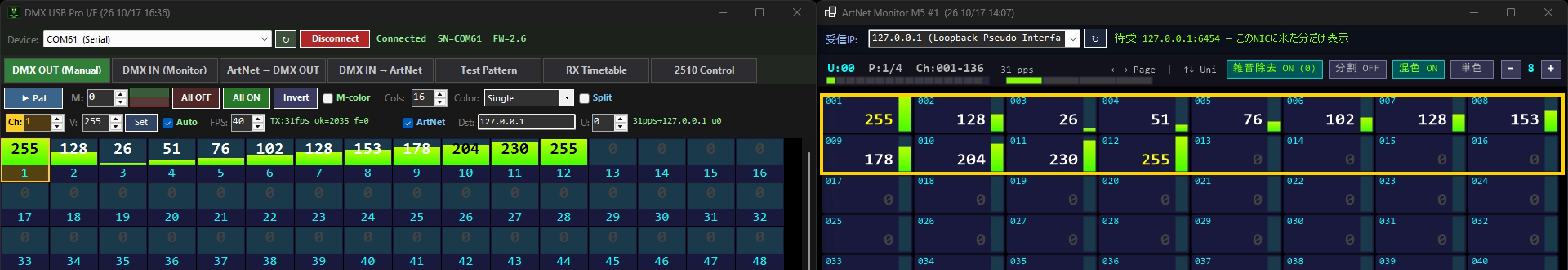

送った値を別の画面で確かめたいときは、ArtNet にチェックを入れ、Dst に受け側の IP を入れます(同じ PC のモニターなら 127.0.0.1)。

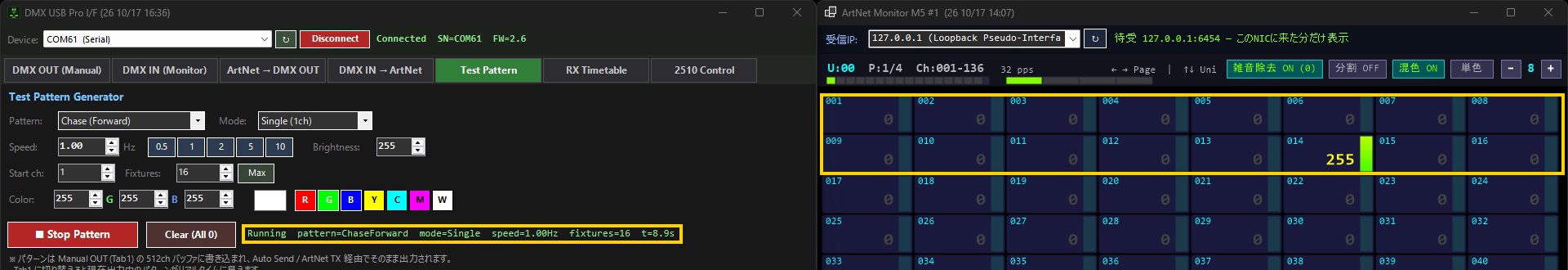

6. テストパターン

パターンは DMX OUT の格子に書き込まれ、Auto(と ArtNet)の道でそのまま出ます。止めると、必ず全 ch が 0 に戻ります。

7. Art-Net → USB-DMX(ブリッジ)

Art-Net しか出せない卓・ソフトから、USB-DMX の先の機器を動かすときに使います。

1. DMX OUT の Auto を切る(手で送る値とブリッジの値がぶつからないように)。
2. 「ArtNet → DMX OUT」タブで Bind IP(受ける口)と Universe を選ぶ。

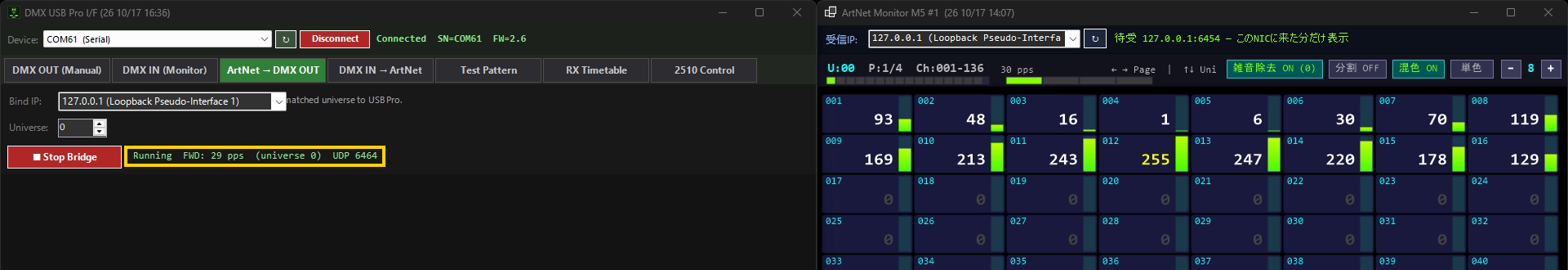

3. ▶ Start Bridge。右に「Running FWD: … pps」が出て、受けた Art-Net をそのまま USB へ送ります。

受けるポート

受けるポートは既定で 6454(Art-Net の標準)です。同じ PC で別の受信アプリ(Art-Net モニターなど)が 6454 を先に使っていると、127.0.0.1 宛ての Art-Net はその先に受けた方にしか届きません(Windows の仕様)。そのときは、受けるポートを別の番号(例 6464)にして、送り元をそのポートへ送らせます。ポートは画面には欄が無く、config.json の bridge_port か、HTTP の /bridge?port=6464 で変えます(6454 以外のときは右の表示に「UDP 6464」のように出ます)。

8. 受信を見る(DMX IN)と DMX IN → Art-Net

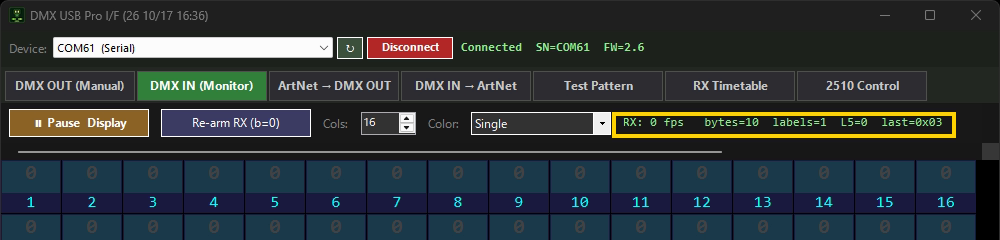

DMX IN(受信の表示)

USB Pro の DMX 入力に来た値を、格子で見ます。接続しただけでは受信は始まらないので、Re-arm RX (b=0) を押して受信を始めます。右に「RX: … fps」と受け取った数が出ます。Pause Display で表示だけ止められます。

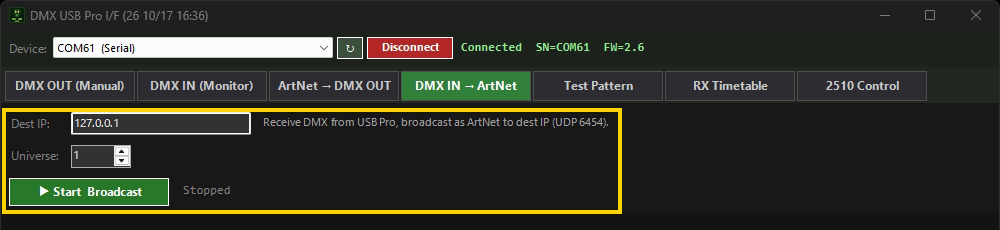

DMX IN → Art-Net

USB-DMX しか出せない卓の信号を、Art-Net の機器へ渡すときに使います。「DMX IN → ArtNet」タブで Dest IP(宛先)と Universe を決めて ▶ Start Broadcast。受けたフレームごとに Art-Net(512ch)を送ります。

9. 困ったとき

10. AI から使う

DmxUsbProIF は、AI(Claude Code など)が読み取って操作できます。人が画面を触るのと同じことが、HTTP でできます。動画の操作もすべてこの方法で行っています。

状態を読む(ファイル)

2 秒ごとに e:\tmp\ai_dmxpro\ へ出ます(アプリを置いたドライブの \tmp\ai_dmxpro\)。

操作する(HTTP API)

127.0.0.1:55555(2 つ目の窓は 55622、N 番目は 55620+N)。GET でも POST でも同じに動きます。この PC の中からだけ使えます。

curl -s "http://127.0.0.1:55555/status"
curl -s "http://127.0.0.1:55555/connect?device=COM61"
curl -s "http://127.0.0.1:55555/tx_set?ch=1&val=255"
curl -s "http://127.0.0.1:55555/bridge?on=1&uni=0&bind=127.0.0.1"

失敗すると {"error":"…"} が返ります(未接続でブリッジを始めようとした、など)。画面のようにエラーの小窓は出ません。

AI への頼み方の例

• 「DmxUsbProIF で COM61 に繋いで、ch1 を 50% にして」
• 「ch1 を 10 段階検査の値で 0% から 100% まで順に送って」
• 「Art-Net の U0 を USB-DMX へブリッジして、FWD が出ているか見て」

止まっているときや再ビルドは、AI が tools/restart_app.ps1 -AppName DmxUsbProIF で強制停止 → ビルド → 起動できます(開発担当の作業です)。

DmxUsbProIF 2026-10-17 ／ スタッフ限定。図と動画の画面は、DMX 試験台の互換機と 127.0.0.1 の中だけで試験した画面です(図は動画の録画から切り出したもの)。
