1. 症状 — 何が起きていたか

Windows 11 上の LightJockey 2.7 で、実ショー用ライブラリのキューリストを選択実行しても、照明が一切変わらない。 音も出ない。エラーダイアログが一瞬出て消える、という報告から調査を始めました。

当該キューリストの構造は次のとおりです(本プロジェクトで .Cl2 を解析して取得)。

行 1  MP Load File   ...(音源 W のパス)
行 2  MP Play
行 3  Wait for MP at 00:00:03.66   → Cue 発火
行 4  Wait for MP at 00:00:06.40
  :                                (以下 34 行、すべて Wait for MP at)

3 行目以降がすべて 「メディアプレイヤーが返す時刻を待つ」 命令です。 したがってメディアプレイヤーが動かない限り、キューリストは 3 行目で永久に停止し、Cue は 1 つも出ません。 「選択実行できない」という症状の正体はこれでした。

2. 切り分け — 先に否定したこと

原因を決めつけないため、疑わしい順に実測で潰しました。

仮説	実測結果	判定
Windows 11 に Windows Media Player 系が入っていない	wmp.dll / wmpdxm.dll / msdxm.ocx / quartz.dll はすべて存在。レガシー ActiveX の CoClass {22D6F312-B0F6-11D0-94AB-0080C74C7E95} もレジストリに登録済み	否定
音源ファイルが再生できない	同じレガシー ActiveX を直接生成してショーの音源 5 本すべての再生に成功。長さも正しく取得(例: 音源 W = 299.23 秒)	否定
LJMediaPlayer.exe 自体が Windows 11 で起動しない	単体では正常に起動する。メニュー・トランスポート・タイムコード表示まで正しく描画される(従来の社内記録にあった「単体起動すると即終了する」は誤りと判明)	否定
ショーデータ側の不備(音源パス等)	絶対パスは実機に一致。原本 140 本のキューリストを走査したが、どれも同じ作りで異常なし	否定
プレイヤーの表示設定(窓位置・サイズ・最前面)	設定ファイルを既定値へ戻して再試行 → 同じ場所・同じ時刻で同じエラー	否定
読み込ませるファイルの種類(生メディア／Playback 定義ファイル)	.Mps(Playback 定義)に差し替えても同一のエラー	否定

3. エラーの捕捉と、落ちる瞬間の特定

エラーダイアログが数秒で消えてしまい、文言を目視で読み取れませんでした。 そこで、プロセスの生死と新しく現れる窓を 120 ミリ秒ごとに監視して、ダイアログの文字列を自動採取する観測プログラムを用意しました。 これにより、以下が確定しました。

15:18:50.690  LJMediaPlayer 起動(LightJockey の MP Start による)
15:18:50.723  窓のタイトルが 'Retrieving Info..' に変わる
15:18:53.986  ダイアログ出現 : "Control '' has no parent window."   ← 起動の 3.30 秒後
15:18:59.982  LJMediaPlayer 終了

この 3.30 秒はキューリストの待ち時間と一致し、LightJockey が「ファイルを読み込め」という指示を送った瞬間に相当します。 別の回でも 3.24 秒後・同一文言で再現しました(計 4 回、100% 再現)。

エラー文言の意味

Control '%s' has no parent window は Delphi(VCL)ランタイムが出す例外で、 「親ウィンドウを持たないコントロールに対して、ウィンドウハンドルを要求した」ときに発生します。 名前が空文字列であることから、実行時に動的生成されたコントロールだと分かります。 すなわち「メディアを読み込む際に作られる表示面が、親を持たないまま使われている」。

4. 根本原因 — Windows 11 が提供しなくなったインターフェイス

LJMediaPlayer.exe のバイナリを走査したところ、次の GUID が埋め込まれていました。

GUID	意味
{22D6F312-B0F6-11D0-94AB-0080C74C7E95}	レガシー Windows Media Player コントロール(CoClass)
{22D6F311-B0F6-11D0-94AB-0080C74C7E95}	IMediaPlayer インターフェイス
{56A868B5-0AD4-11CE-B03A-0020AF0BA770}	IBasicVideo インターフェイス(ActiveMovie / DirectShow 系)

そこで、Windows 11 上でこのコントロールを生成し、必要なインターフェイスを実際に要求してみました (32bit・STA・メッセージポンプ有り。プレイヤー本体と同じ条件)。

要求したインターフェイス	結果	HRESULT
IMediaPlayer	取得できる	S_OK
IOleObject	取得できる	S_OK
IOleInPlaceObject	取得できる	S_OK
IBasicVideo	取得できない	0x80004002 E_NOINTERFACE
IVideoWindow	取得できない	0x80004002 E_NOINTERFACE
IMediaControl	取得できない	0x80004002 E_NOINTERFACE
IBasicAudio	取得できない	0x80004002 E_NOINTERFACE
IMediaPosition	取得できない	0x80004002 E_NOINTERFACE

5. 解決方針 — プレイヤー 1 本だけを差し替える

取れる道は 3 つありました。

案	内容	採否
デジタルオーディオ命令へ変換	LightJockey には別系統の音声再生命令がある。しかし公式ヘルプにより外部プレイヤー(Winamp)が必要と判明	不可
時刻待ちを経過時間待ちへ置換	ショーデータ側で全行を書き換えれば LightJockey 単体で走るが、音楽との同期が失われる	見送り
プレイヤーを差し替える	LightJockey が起動する実行ファイルを、同じ通信仕様を話す自作プログラムに置き換える。本体もデータも操作手順も無改変	採用

本プロジェクトでは既に、ハードウェア用 DLL について同種の差し替え(シム)を運用しており、実績のある手法です。 差し替えにあたり本物は LJMediaPlayer_orig.exe として保存し、ファイル名を戻すだけで原状復帰できるようにしました。

6. 通信仕様の解読

差し替えるには、LightJockey とメディアプレイヤーがどう会話しているかを知る必要があります。 両者は Windows のウィンドウメッセージで通信しており、公開資料はありません。次の 2 段階で解読しました。

6-1. 実測 — 偽プレイヤーで受信内容を記録する

ウィンドウクラス名を本物と同じ TLJMediaForm、タイトルを LightJockey MediaPlayer にした 受信専用プログラムを作り、本物と入れ替えて配置しました。LightJockey はこれを本物と誤認し、通常どおり通信してきます。 受信したメッセージを全件記録することで、次が判明しました。

受信したもの	内容
WM_COPYDATA dwData=0x191	読み込むファイルのパス(ANSI 文字列・NUL 終端)。これがファイル読み込み指示
WM_COPYDATA dwData=0x3	現在のユーザライブラリのパス
0x07F4 (WM_USER+1012) wParam=0	起動直後の生存確認。100 ミリ秒周期で 48 回送られ、応答が無いと約 5 秒で諦める
0x07F4 wParam=5	再生開始。lParam に返信先のウィンドウハンドルが入る

6-2. 逆アセンブル — 本物が「何を返しているか」を読む

受信だけでは、プレイヤーが LightJockey へ何を返すべきかは分かりません。 そこで本物の実行ファイルを逆アセンブルし、送信箇所を特定しました。

(a) 応答(成功／失敗)

mov  eax, [esi+0x508]        ; LightJockey が渡してきた返信先ハンドル
test eax, eax
jbe  skip
push 0                       ; lParam
push 3                       ; wParam = 3(成功)  ※失敗時は 4
push 0x7F4                   ; メッセージ
push eax
call PostMessage

各コマンドの実行後に 3＝成功 / 4＝失敗 を返す設計でした。 これを返さないと LightJockey は「再生は終わった」と判断し、停止指示を送ってきます。

(b) 再生位置の報告と、その符号化

push 0
push offset 'TCuelist2Form'  ; ← 報告先はキューリスト窓
call FindWindow
mov  esi, eax
push [ebp+0x10]              ; 時刻(Double = 8 バイト)
push [ebp+0x0C]
call 0x460AEC                ; 時刻を 32bit に畳む変換関数
push eax                     ; lParam
push 2                       ; wParam = 2(位置報告)
push 0x7F4
push esi
call SendMessage

変換関数 0x460AEC の中身は次のとおりでした。

fld  qword [ebp+8]       ; 引数は Double(秒)
trunc                    ; → 総秒数
frac × 100.0 → trunc     ; → 1/100 秒
[ebp-4] = 時   [ebp-3] = 分   [ebp-2] = 秒   [ebp-1] = 1/100 秒
mov eax, [ebp-4]         ; この 4 バイトを dword として返す

すなわち送るべき値は 時 | 分<<8 | 秒<<16 | 1/100秒<<24 です (リトルエンディアンでこの並びになります)。並びを逆にすると LightJockey は一切反応しません。実際、 最初に逆順で実装したときは無反応でした。

6-3. 解読した通信仕様(全体)

方向	メッセージ	意味
LJ → MP	WM_COPYDATA dwData=0x191	ファイル読み込み(生メディア／Playback 定義のどちらでも可)
LJ → MP	WM_COPYDATA dwData=0x3	現在のユーザライブラリのパス通知
LJ → MP	0x07F4 wParam=0	生存確認(0 以外を返すと満足する)
LJ → MP	0x07F4 wParam=5	再生開始(lParam = 返信先ハンドル)
LJ → MP	0x07F4 wParam=6	停止(先頭へ戻す)
LJ → MP	0x07F4 wParam=7	一時停止
LJ → MP	0x07F4 wParam=11	クリップを閉じる
MP → LJ	0x07F4 wParam=3 / 4	コマンド完了の応答(3=成功 / 4=失敗)。PostMessage
MP → LJ	0x07F4 wParam=2	再生位置の報告。lParam = 時 | 分<<8 | 秒<<16 | 1/100秒<<24。SendMessage・宛先はキューリスト窓

7. 実装

差し替えプログラムの構成は次のとおりです。外部ライブラリへの依存はありません。

項目	内容
ウィンドウ	クラス名 TLJMediaForm ／ タイトル LightJockey MediaPlayer を自前で登録・生成(GUI フレームワーク任せでは指定できないため、素の Win32 API で作る)
再生	Windows 標準の MCI(winmm.dll)。open / play / stop / pause / status position。ActiveMovie を一切使わない
Playback 定義	.Mps を渡された場合は中身を解析して実音源のパスを取り出す
位置報告	100 ミリ秒ごとに、上記の符号化でキューリスト窓へ送信
応答	各コマンドの完了時に 3(成功)／4(失敗)を返信
窓の位置	LightJockey 本体と同じディスプレイの右下に配置(複数画面環境で見失わないため)
観測性	受信メッセージ・応答・再生位置を逐次ログ出力。現在状態を機械可読な形式でも出力

8. 実機での結果

差し替え後、実ショー用ライブラリのキューリストを通常どおり選択実行しました。

キューリスト窓 :  8 →  Wait for MP at 00:00:34.86    ← 現在行が音源に追従して進行
                  Current 00:00:28.28                 ← 表示時刻＝音源の再生位置
LightJockey 本体:  Cue [STBY]                          ← Cue が実際に発火
差し替えプレイヤー: 再生位置 27,957 ミリ秒 / 状態 playing

あわせて、応答実装の効果も数値で確認できました。

区間	応答なし	応答あり
ファイル読み込み指示 → 再生開始指示	5.06 秒(タイムアウト)	0.07 秒
再生開始 → 停止指示(LightJockey が自発的に送る)	3.7 秒で停止	停止しない

9. 導入手順(実際にお使いいただく方法)

9-1. 入っているもの

ファイル	役割
Install.cmd	これをダブルクリックすると入ります
Uninstall.cmd	元に戻すとき
MediaPlayer\LJMediaPlayer.exe	差し替え版のプレイヤー本体(約 68 MB)
Install.ps1 / Uninstall.ps1	上の 2 つが内部で使うもの。直接触らなくて構いません

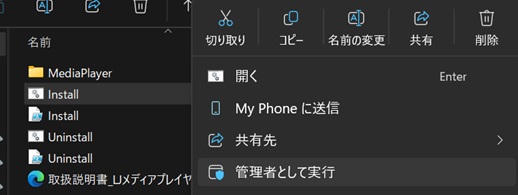

9-2. インストール手順

9-3. 使い方(毎回の操作)

今までと同じです。新しい操作はありません。LightJockey を起動 → いつもどおりキューリストを選んで実行 → 小さなプレイヤーの窓が自動で出て音が鳴り始め、明かりが音に合わせて変わります。

差し替え版の窓は、LightJockey 本体と同じ画面(モニタ)の右下に出ます。複数のモニタをお使いでも見失いません。窓はドラッグで自由に動かせます。

9-4. 元に戻すには

控えておいた本物(LJMediaPlayer_orig.exe)が、元の名前に戻ります。LightJockey 本体・ショーデータには何も起きません。

9-5. できること・できないこと

項目	状態
音楽ファイルの再生(WAV / MP3 など)	できます(実機確認済み)
音に合わせたキューの発火(時刻同期)	できます(実機確認済み)
停止・先頭に戻す	できます(実機確認済み)
Playback 定義ファイル(.Mps)の読み込み	できます
日本語のファイル名の音源	できます
一時停止・途中からの再生(Seek)	組み込んでありますが実機未確認です
動画ファイルの再生	できません(現在は音声のみ)。動画同期をお使いの場合はご相談ください

9-6. 困ったときは

Q. Install.cmd をダブルクリックしても一瞬で閉じる

A. zip を展開せずに実行している可能性が高いです。いったんすべて展開してからお試しください。

Q.「LightJockey のフォルダを自動で見つけられませんでした」と出る

A. LightJockey.exe があるフォルダを貼り付けてください。分からない場合は、デスクトップの LightJockey のアイコンを右クリック →「ファイルの場所を開く」で表示されるフォルダです。

Q. 音は鳴るが、明かりが変わらない

A. キューリストが「音の時刻を待つ」形式かどうかをご確認ください。また、LightJockey 側の出力(DMX インターフェイス)が有効かどうかもご確認ください。それでも変わらない場合はご連絡ください。動作の記録が自動で残るようになっており、原因を特定できます。

Q. プレイヤーの窓が見当たらない

A. LightJockey 本体と同じモニタの右下に出ます。本体を別のモニタへ移すと、次回からそちらに出ます。

Q. 動作の記録はどこにありますか

A. インストール先フォルダ内に、受け取った指示・再生位置・エラーが自動で記録されます。不具合のご連絡時に、そのフォルダの中身を添えていただけると原因究明が早くなります。

9-7. 注意事項

• 本ツールは Windows 11 / Windows 10(64bit)を対象に確認しています。
• .NET などの事前インストールは不要です(必要なものは exe に同梱されています)。
• ウイルス対策ソフトが初回起動時に確認を求めることがあります。発行元不明として扱われる場合は許可してください。
• 本物のプレイヤー(LJMediaPlayer_orig.exe)は絶対に削除しないでください。元に戻せなくなります。
• LightJockey 本体のインストール・ライセンスについては、これまでどおりお客様側でご管理ください。本ツールは LightJockey 本体を含みません。

10. 副産物 — 解読できたファイル仕様

調査の過程で、本プロジェクトの互換ソフト開発に直接効く仕様が確定しました。

10-1. キューリストの命令コード表

従来は実データに現れる 9 種のみが判明しており、うち 2 種は「推定」でした。 今回、LightJockey 本体の分岐表を解析して全 33 種の対応が取れ、推定だった 2 種も確定しました。

コード	命令	コード	命令	コード	命令
01	Wait for CD at	0C	DA Stop	17	MP Stop(推定→確定)
02	Wait for MTC at	0D	Wait for DA at	18	MP Pause
03	Wait PC-Clock at	0E	DA Cue File	19	MP Start(新規)
04	Wait Elapsed	0F	DA Seek	1A	MP Close
05	Load BGCue	10	DA Play	1B	MP Close Clip
06	Link Cuelist	12	Execute	1C	MP Seek(推定→確定)
07	CD Play Track	13	AutoSeek MTC	1D	DA Timecode Factor
08	CD Play Time	14	MP Load File	1E	Command
09	CD Stop	15	MP Play	1F	Flash Seq(新規)
0A	Goto Line	16	Wait for MP at	20/21	Tracking on / off
0B	DA Play File	22	Wait PC date-change	—	—

※ 実データに出現するのは 9 種のみのため、それ以外は「名称は確定したが実データとの突き合わせは未実施」の扱いです。

10-2. Playback 定義ファイル(.Mps)の構造

固定長 794 バイト。原本 38 本すべてで検算し、38/38 で成立しました。

位置	型	内容
+0x000	u32	常に 0
+0x004	ShortString	メディアファイルのパス(先頭 1 バイトが長さ)
+0x10A	i32 × 4	Left / Top / Width / Height(再生窓の位置とサイズ)

10-3. 音源に元から入っていたノイズ

検証中に音源 W の 2 分 30 秒以降でノイズが聞こえたため、原因が差し替えプレイヤー側にないかを確認しました。

• 作業コピーと原本は当該区間でバイト単位で完全一致(コピー事故ではない)
• 波形を見ると、なめらかな信号の中に1 サンプルだけ跳ね上がる点が散在(インパルスノイズ)
• 分布は 2:30〜2:54 に集中し、総計 17,617 箇所(最多は 2:35 の 1 秒間に 1,495 箇所)。他の区間はほぼ皆無

すなわち元の音源ファイルに最初から入っていた欠陥で、今回の差し替えとは無関係です (録音・取り込み時のドロップアウトと推定)。孤立サンプルの補間による修復は可能で、必要なら別ファイルとして生成できます。

11. 残作業と注意点

項目	内容
未検証のコマンド	MP Seek / MP Pause は実装済みだが実機未確認(今回のショーデータが使用していないため)
動画ファイル	本来のメディアプレイヤーは動画も扱える。差し替え版は現状は音声のみ。映像同期が必要になった場合は別途対応
原状復帰	LJMediaPlayer_orig.exe を元の名前に戻すだけ。設定ファイル・ショーデータは無改変のため副作用なし
適用範囲	本件は Windows 11 に限らず、レガシー ActiveX の内部インターフェイスが失われた環境すべてに該当します。今後の Windows 更新で改善する見込みは低いと考えられます
