壁のスイッチプレート型 カレンダータイマー (SW6LCD_RTC) 取扱説明書
1. この機械でできること
- 季節 (春・夏・秋・冬) と時間帯 (朝・昼・夕・夜・OFF) に合わせて、照明の色温度を自動で切り替えます。
- 照明は DMX でつなぎます。色温度は 2 系統 (DMX の CH11・CH12) あり、別々の色にできます。
- 時刻は本体の時計 (時計用の電池があれば停電中も動く) で保ちます。ネットワークがあれば、ボタン操作でネットワークの時刻に合わせられ、毎時 00 分に時計のずれを測って表示します。
- 時刻表と色は、スマートフォンやパソコンのブラウザから変えられます。
- これまでの M5Stack 版カレンダータイマーと同じ照明シーン (ゆらぎ演出・カラー演出など) にも切り替えられます。
- 液晶の明るさは時間帯で自動的に変わり、しばらく操作しないと暗くなります。基準の明るさはボタンで変えられます (4 章「液晶の明るさ」)。
2. 各部の名前
(写真は 2026-10-10 版の画面です。右端の小さな表示の並びは、現在のファームウェアでは少し違います。3 章を参照してください)
- 液晶 (1.3 インチ。SW3 版は 1.83 インチ): 時計・カレンダー・今の色温度を表示します。
- 押しボタン 6 個 (上下 2 段 × 3 列): 押したボタンの LED が光ります。SW3 版は下段の 3 個だけです。
上段: [S4] [S5] [S6] 下段: [S7] [S8] [S9] ← SW3 版はこの 3 個だけ

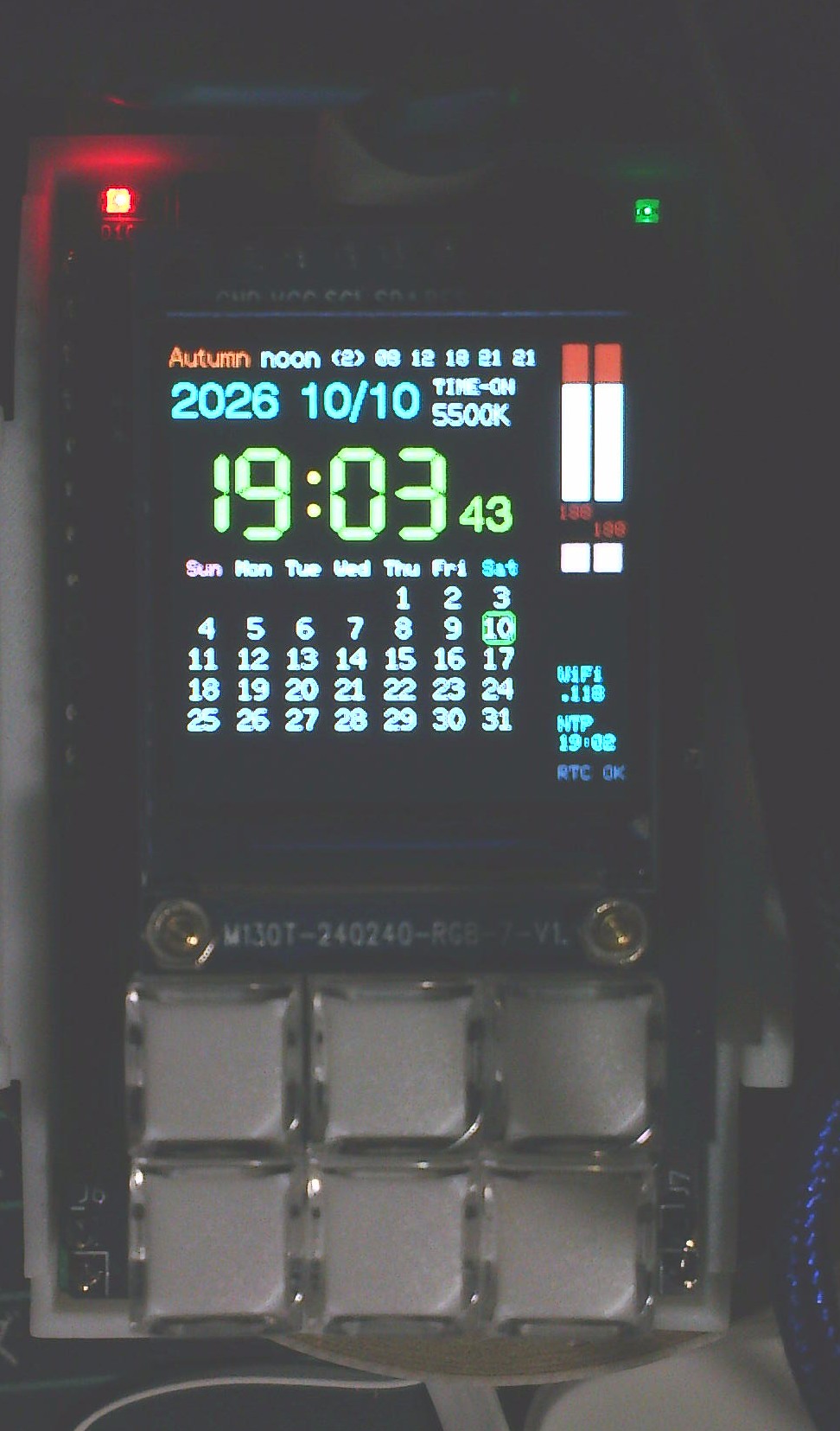

3. 液晶の見かた
| 場所 | 表示 | 意味 |
|---|---|---|
| 1 行目 | Autumn noon (2) 08 12 18 21 21 | 今の季節 (色つき)、時間帯 (morn=朝 / noon=昼 / even=夕 / night=夜 / off)、時間帯の番号、各時間帯の開始時刻 |
| 2 行目 | 2026 10/23 | 今日の日付 |
TIME-ON / TIME-OFF | タイマーの ON/OFF | |
5500K | 今の色温度 (系統 1) | |
| 大きな数字 | 19:12 と秒 | 今の時刻。コロンは 1 秒ごとに青と黄色で点滅 |
| 下半分 | 月のカレンダー | 今日に緑の枠。日曜はピンク、土曜は水色 |
| 右上の 2 本の棒 | 色温度バー | 左が系統 1 (CH11)、右が系統 2 (CH12)。白い部分が多いほど白い光、少ないほど暖かい色 |
| 棒の下の数字 | 188 など | DMX の値 (0〜255)。0 = 2700K (電球色)、255 = 6500K (昼光色) |
| 数字の下の四角 | 色見本 | 棒と同じ色合いで今の値を表示 |
| 右端の中ほど | BL 100% | 今の液晶の明るさ (4 章「液晶の明るさ」)。明るさを調整しているあいだは黄色になります |
| 右下 | W.118 | ネットワークにつながっているとき、本体の IP アドレスの末尾 (つながっていないときは灰色) |
| 日付と時刻の 2 行 | ファームウェアの作成日時 (お問い合わせのときにお伝えください) | |
NTPOFF | ネットワークでの時刻合わせを止めているときだけ出ます (7 章) | |
RTC OK | 本体の時計が正常 | |
| 左下 (カレンダーの下) | ERR +0.02s 10:00 | 毎時 00 分にネットワークの時刻と比べた本体時計のずれ (秒) と、測った時刻 |
SYNC 2026-10-23 08:00:00 | 最後にネットワークの時刻に合わせた日時 |
時刻が合っていないとき
時計の数字が灰色になり、カレンダーの場所に NTP WAIT と出ます。このあいだは照明への DMX 出力を止めています。ネットワークにつないでボタンで時刻を合わせるか (7 章)、Web 画面で時刻を設定してください。
4. ボタンの使い方
ボタンの割り当ては、上の早見図 (別の画面でも開けます) でも確認できます。
ふだん (色温度タイマー)
| ボタン | 押し方 | 働き |
|---|---|---|
| S6 (上段 右) | 押す | 色温度を少し上げる (白寄り。1 回で約 240K) |
| S9 (下段 右) | 押す | 色温度を少し下げる (暖色寄り) |
| S8 (下段 中) | 押す | 時刻表どおりの色にすぐ戻す |
| S8 (下段 中) | 1.5 秒押し続ける | 液晶の明るさ調整に入る (下の「液晶の明るさ」) |
| S7 (下段 左) | 押す | タイマーの ON/OFF を切り替える |
| S5 (上段 中) | 3 秒押し続ける | 時刻表の編集画面に入る |
| S4 (上段 左) | 押す | ± で変える対象の切り替え (M5 全シーンモードで使います。色温度タイマーでは使いません) |
| S4 + S6 (上段の左右) | 同時に 5 秒押し続ける | 今すぐネットワークで時刻を合わせる (7 章) |
| S7 + S9 (下段の左右) | 同時に押して離す | おまけのゲーム (インベーダー)。S7 で左、S8 で右、S9 で弾。ゲームオーバーから 3 秒でふだんの画面に戻ります。途中でやめるときは S7 + S9 を 3 秒押し続けます |
S6・S9 で変えた色は一時的なものです。次に時間帯が変わると、自動で時刻表どおりに戻ります。
液晶の明るさ
- 時間帯で自動的に変わります: 朝・昼・夕は 100%、夜・OFF は約 8 割の明るさです。
- 10 分間ボタンを押さないと、その半分の明るさに落ちます。どれかのボタンを押すと戻ります。明るくするだけなら S8 を短く押してください (時刻表どおりの色に戻すだけで、ほかは変わりません)。
- 基準の明るさを変える: S8 を 1.5 秒押し続けると、右端の
BLの表示が黄色になります。この状態で S9 を押すと 20% 明るく、S7 を押すと 20% 暗く なります (20〜100% の範囲)。最後に押してから 5 秒たつと表示が元に戻り、値が本体に保存されます (電源を切っても残ります)。 - 昼に操作すれば昼の基準、夜・OFF に操作すれば夜の基準が変わります。調整しているあいだは、S7・S9 のふだんの働き (タイマー ON/OFF・色温度) は動きません。
時刻表の編集画面 (S5 を 3 秒押すと入る)

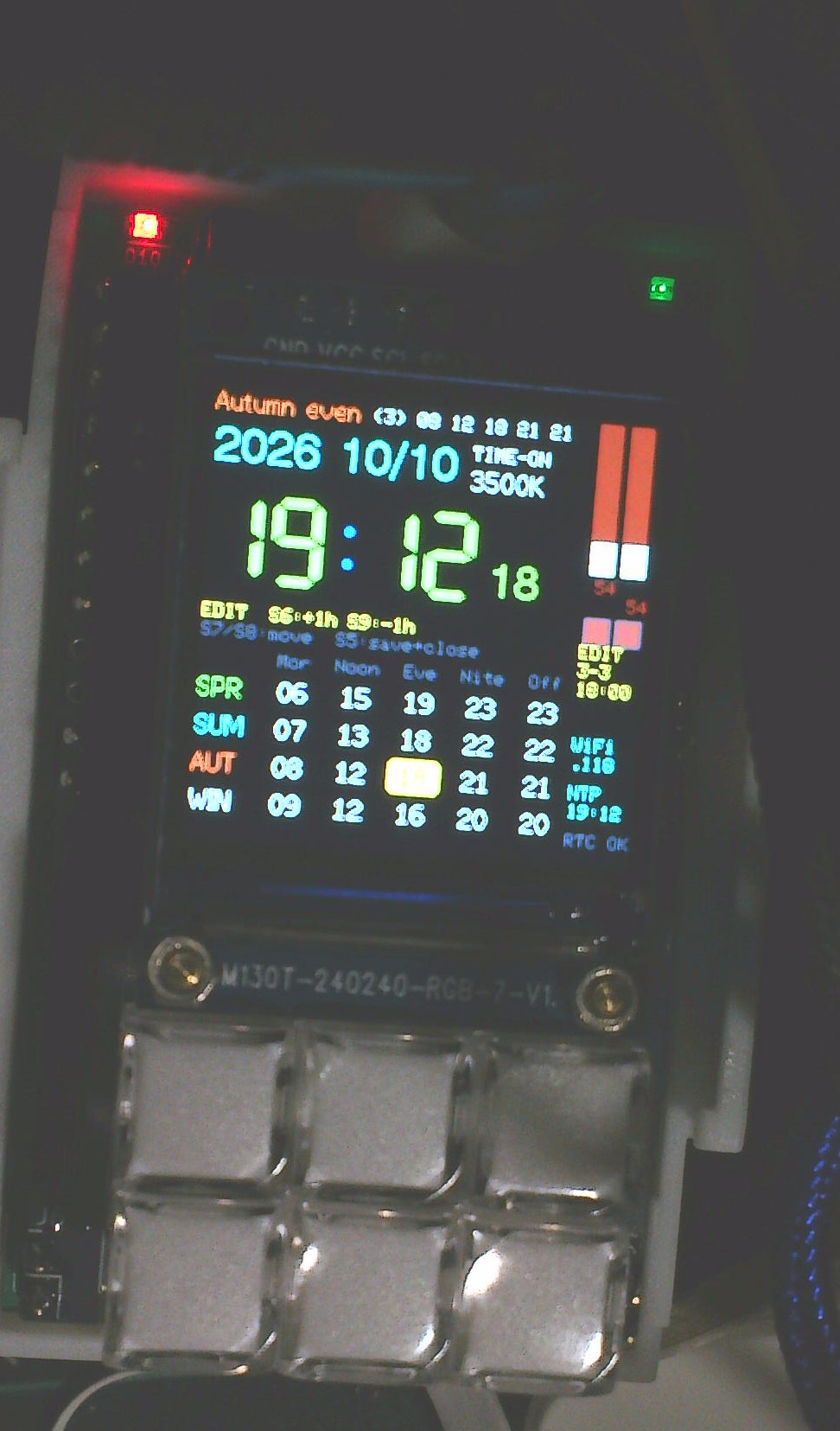

カレンダーの場所に、4 季節 × 5 時間帯の開始時刻の表が出ます。黄色の欄が今選んでいる欄です。
| ボタン | 働き |
|---|---|
| S6 (上段 右) | 選んでいる欄の開始時刻を 1 時間遅くする |
| S9 (下段 右) | 1 時間早くする |
| S7 (下段 左) | 前の欄へ |
| S8 (下段 中) | 次の欄へ (春の朝 → 春の昼 → … → 冬の OFF) |
| S5 (上段 中) | 保存して閉じる |
時刻は押した瞬間に保存されます。前後の時間帯と順番が逆になるときは、自動でそろえます。
SW3 版 (ボタン 3 個・1.83 インチ液晶)
下段の S7・S8・S9 だけのパネルです。色温度を上げる操作と時刻表の編集画面はありません (Web 画面で行います)。
| ボタン | 押し方 | 働き |
|---|---|---|
| S7 (左) | 押す | タイマーの ON/OFF を切り替える |
| S8 (中) | 押す | 時刻表どおりの色にすぐ戻す |
| S8 (中) | 1.5 秒押し続ける | 液晶の明るさ調整に入る (S9 で +20%、S7 で −20%。5 秒で抜けて保存) |
| S9 (右) | 押す | 色温度を少し下げる (暖色寄り) |
| S7 + S9 (左右) | 同時に 5 秒押し続ける | 今すぐネットワークで時刻を合わせる |
| S7 + S9 (左右) | 同時に押して 5 秒未満で離す | おまけのゲーム (インベーダー) |
1.83 インチ液晶では、画面の一番上の帯に機体番号などが出ます。明るさの BL 表示は右端の中ほどに、少し大きな字で出ます。
5. Web 画面で設定する
つなぎ方
- スマートフォンかパソコンを、本体と同じネットワーク (Wi-Fi) につなぎます。
- ブラウザで
http://と、液晶の右下に出ている IP アドレスを入力します (例: 末尾が.118ならhttp://192.168.x.118/)。正確なアドレスは設置時にお知らせします。 - ネットワークが無い場所では、本体が自分で Wi-Fi (名前
SW6LCD-RTC-で始まる) を出します。これにつないでhttp://192.168.4.1/を開きます。パスワードは納品時にお知らせします。
画面は 2 つあります
| 画面 | アドレス | できること |
|---|---|---|
| カレンダータイマー画面 | http://<本体>/ | 時間帯の開始時刻、照明シーン、時刻の設定 (M5Stack 版と同じ画面) |
| 色温度タイマー設定 | http://<本体>/ct (上の画面の右上のボタンからも開けます) | 季節 × 時間帯の色温度、切り替えにかける時間、動作モード、ネットワークでの時刻合わせ ON/OFF |
6. 色温度を変える (/ct 画面)
- 表の中の変えたい欄 (例: 秋の夕) を押します。
- 下に出るスライダーで、系統 1・系統 2 の色温度 (2700〜6500K) と、その時間帯に入るときにかける時間 (分) を決めます。「系統 2 を系統 1 と同じにする」に印を付けると、2 つがそろって動きます。
- 保存 を押します。
- このセルを試す を押すと、今すぐその色になります (次の毎分 00 秒に時刻表どおりに戻ります)。時刻表どおりに戻す ですぐ戻せます。
- 提案値に戻す で、出荷時の色に戻せます。
出荷時の色温度:
| 朝 | 昼 | 夕 | 夜 | |
|---|---|---|---|---|
| 春 | 5000K | 6000K | 3500K | 2700K |
| 夏 | 5500K | 6500K | 4000K | 3000K |
| 秋 | 5000K | 5500K | 3500K | 2700K |
| 冬 | 4500K | 5000K | 3000K | 2700K |
| 切り替え時間 | 15 分 | 10 分 | 15 分 | 15 分 |
動作モード
- 色温度タイマー (出荷時): 上の表どおりに CH11・CH12 の色温度を切り替えます。
- M5 全シーン: これまでの M5Stack 版と同じ照明シーンを、時刻表どおりに切り替えます。
7. 時刻について
- 本体の時計 (温度補償つき、ずれは月に十数秒以内) で動きます。
- 時刻合わせはボタン操作で行います (自動では合わせません)。ネットワークにつながっている状態で、S4 + S6 (SW3 版は S7 + S9) を同時に 5 秒押し続けると、ネットワークの時刻に合わせます。液晶左下の
SYNCに合わせた日時が出ます。 - 毎時 00 分に、ネットワークの時刻と比べた本体時計のずれを測って、液晶左下の
ERRに出します (時計は直しません)。ずれが気になる大きさになったら、上の操作で合わせてください。 /ct画面の「外部時刻同期 OFF」にすると、上の測定も合わせも行いません (液晶右下にNTPOFF)。- ネットワークが無い場所では、カレンダータイマー画面 (Web) の時刻設定で合わせてください。
- 時計用の電池 (ボタン電池 CR1220) が入っていれば、停電中も時計は進み続けます。電源を入れ直したときに時計が灰色で
NTP WAITと出る場合は、電池が切れているか入っていません。
8. 停電したとき
- 設定 (時刻表・色温度・モード・液晶の明るさ) は本体に保存されているので、消えません。
- 電源が戻ると、待たずにすぐ今の時間帯の色に戻ります。
- 停電中は照明への出力は止まります。
9. 困ったとき
| 症状 | 確かめること |
|---|---|
時計が灰色で NTP WAIT と出る | 時刻が設定されていません。ネットワークにつないで S4 + S6 (SW3 版は S7 + S9) を 5 秒押すか、Web 画面で時刻を設定してください |
| 色が時刻表どおりに変わらない | /ct 画面で動作モードが「色温度タイマー」になっているか確認してください。S6・S9 で一時的に変えた色は、S8 ですぐ戻せます |
| Web 画面が開かない | 液晶右下の W. の後ろに IP の末尾が出ているか確認してください。出ていないときは、本体の Wi-Fi (SW6LCD-RTC-) につないで http://192.168.4.1/ を開いてください |
ERR が -- のまま / 時刻合わせが終わらない | ネットワークにつながっていても時刻サーバーに届いていません。しばらく待つか、S4 + S6 (SW3 版は S7 + S9) を 5 秒押してください |
| 液晶が暗い | 10 分間操作が無いと半分の明るさになる仕様です。S8 を短く押すと戻ります。基準の明るさを変えるには、S8 を 1.5 秒押してから S9 (明るく) / S7 (暗く) を押してください |
| S7 と S9 を一緒に押したら画面がゲームになった | おまけの機能です。ゲームオーバーから 3 秒でふだんの画面に戻ります。すぐ戻すときは S7 + S9 を 3 秒押し続けてください |
| ボタンを押しても何も起きない | 押したボタンの LED が光るか確認してください。光らないときはお問い合わせください |
10. 主な仕様
| 項目 | 内容 |
|---|---|
| 表示 | 1.3 インチ カラー液晶 (240 × 240)。SW3 版は 1.83 インチ (240 × 284) |
| 操作 | 押しボタン 6 個 (LED 付き)、Web ブラウザ。SW3 版は押しボタン 3 個 |
| 液晶の明るさ | 時間帯で 2 段階 (朝・昼・夕 100% / 夜・OFF 約 8 割)。10 分操作が無いと半分。基準はボタンで 20% 刻みに変更でき、本体に保存 |
| 時計 | 温度補償つき時計 IC (±5ppm = 月に約 ±13 秒)、時計用ボタン電池 CR1220 (停電中の時計保持用) |
| 時刻合わせ | ボタン操作または Web で手動。毎時 00 分にネットワークの時刻とのずれを測って表示 (止めることもできる) |
| 照明出力 | DMX512。色温度 2 系統 (CH11・CH12、0 = 2700K 〜 255 = 6500K)、ファームウェア作成日時・現在時刻・機体番号 (CH41〜50) |
| 時間帯 | 季節 4 × 時間帯 5 (朝・昼・夕・夜・OFF)。開始時刻は 1 時間単位 |
| ネットワーク | Wi-Fi (ネットワークにつなぐ / 本体が Wi-Fi を出す の両方) |
11. 更新履歴
- 2026-10-23: 「液晶の明るさ」を追加 (時間帯で 100% / 約 8 割、10 分で半分、S8 長押しで 20% 刻みの調整と保存、
BL表示)。ボタン表を現在のファームウェアに合わせた (時刻合わせは S4 + S6 を同時に 5 秒、S4 単独の長押しは廃止、S7 + S9 でおまけのゲーム)。7 章を「手動の時刻合わせ + 毎時のずれ測定」に書き換え。液晶右下・左下の表示 (W.・ERR・SYNC・NTPOFF) を現行に。SW3 版 (ボタン 3 個・1.83 インチ) を追加。 - 2026-10-10: 初版。
